คำอธิบาย

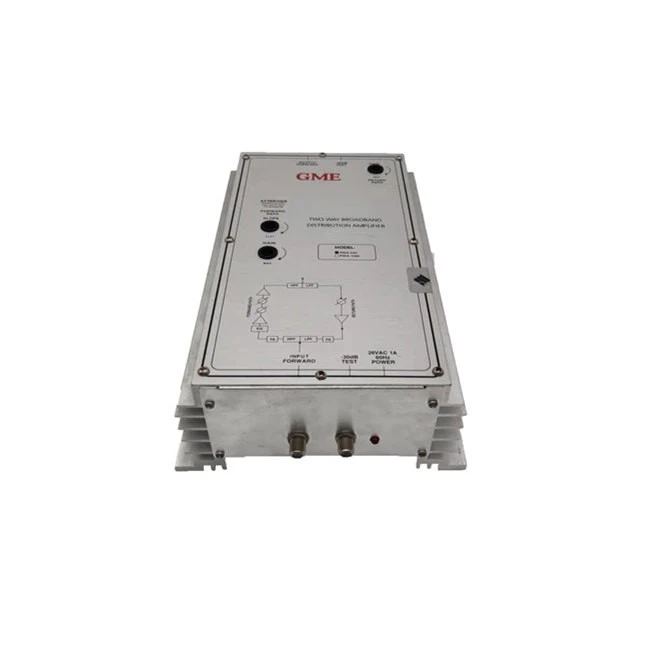

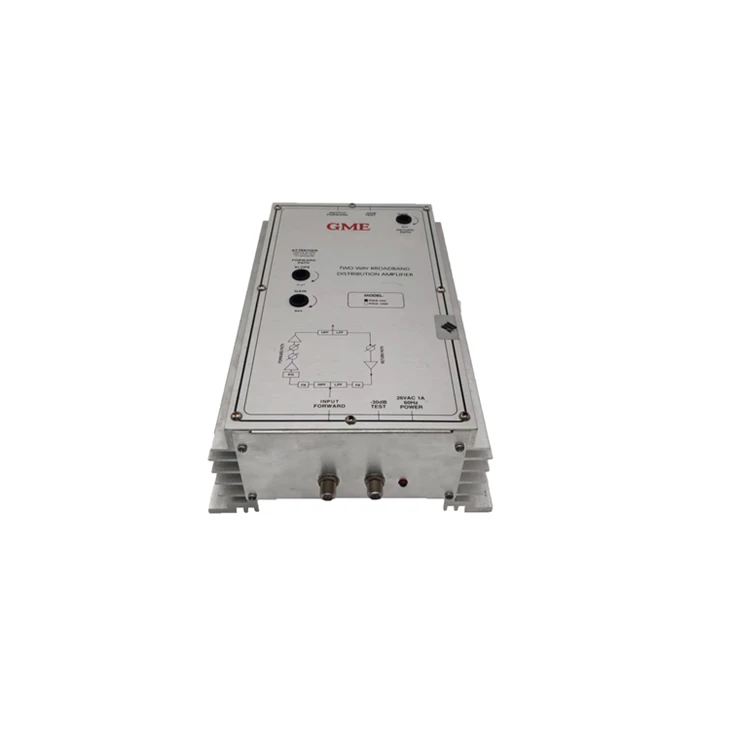

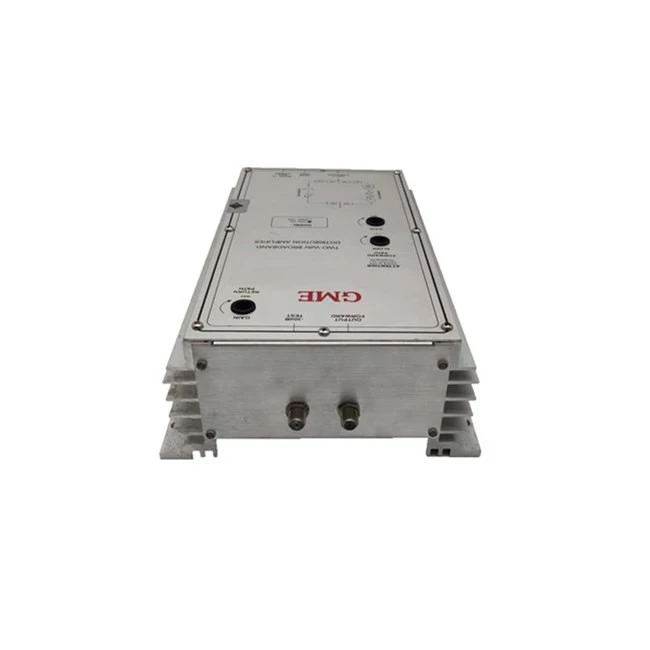

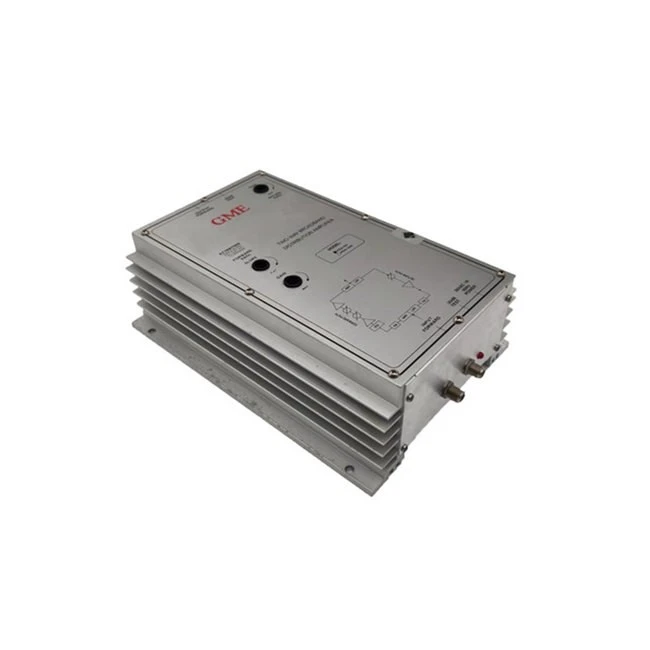

Bi Directional Push Pull Distribution Amplifier เป็นเครื่องขยายสัญญาณกระจายบรอดแบนด์ภายในอาคารแบบสอง-คุณภาพระดับมืออาชีพ แอมพลิฟายเออร์เหล่านี้เหมาะอย่างยิ่งสำหรับระบบการกระจาย RF แบบหลาย- แชนเนล แหล่งอินพุตคือ "สายเคเบิลหล่น" หรือเอาต์พุตของเฮดเอนด์ MATV/SMATV/CATV

โมดูลไฮบริดแบบพุช-แบบดึงคู่เพื่อรักษา C/N ที่ดีเมื่อใช้การควบคุมเกนและการควบคุมการเอียง
เส้นทางกลับแบบพาสซีฟและแอคทีฟ
ในตัว-การควบคุมเกนและลาดแบบแปรผันและพอร์ตทดสอบเอาต์พุต
การป้องกันสายชั่วคราว

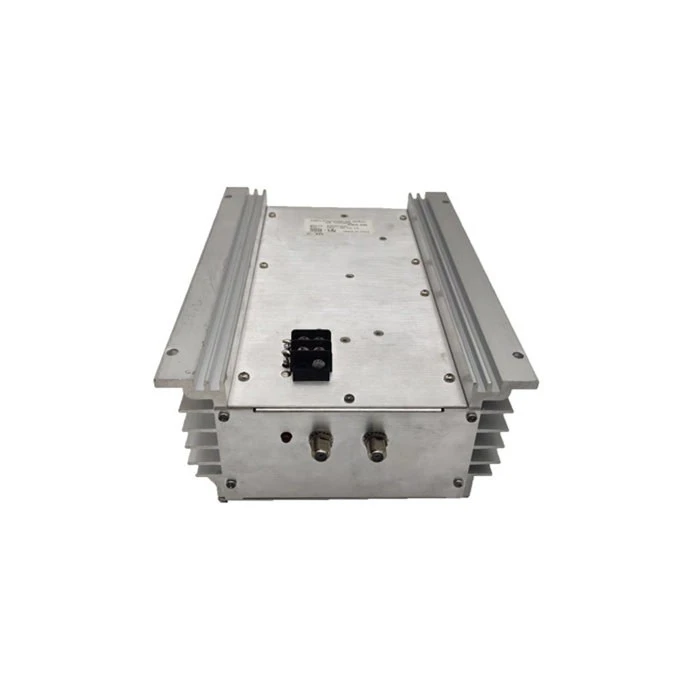

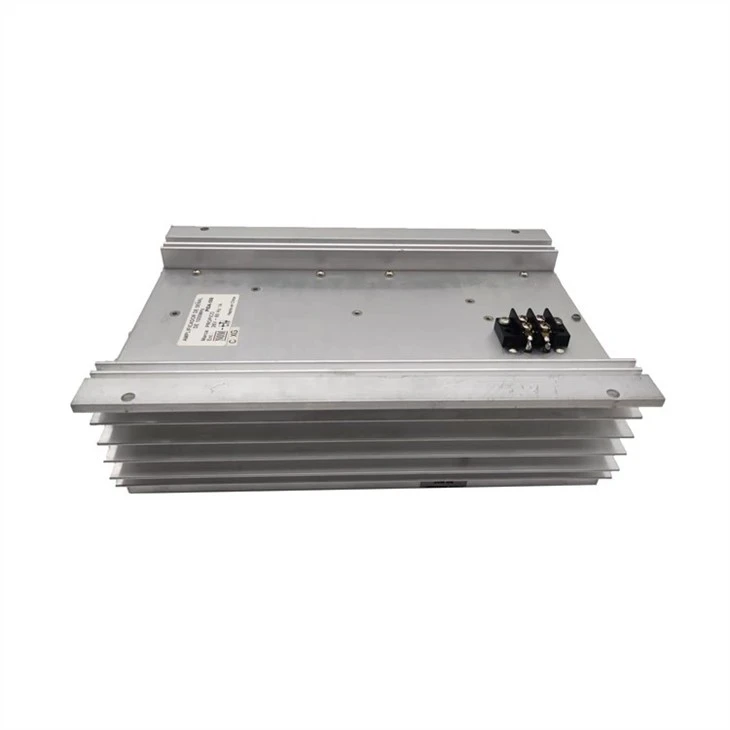

ตัวเครื่องอะลูมิเนียมเพื่อการระบายความร้อนที่ดีเยี่ยม
เหมาะสำหรับการเปิดตัวสัญญาณส่วนหัว CATV/MATV/SMATV หรือการเพิ่มระดับสัญญาณในการกระจายสัญญาณ
ช่วงความถี่ที่แตกต่างกัน: 550MHz, 860MHz, 1000MHz

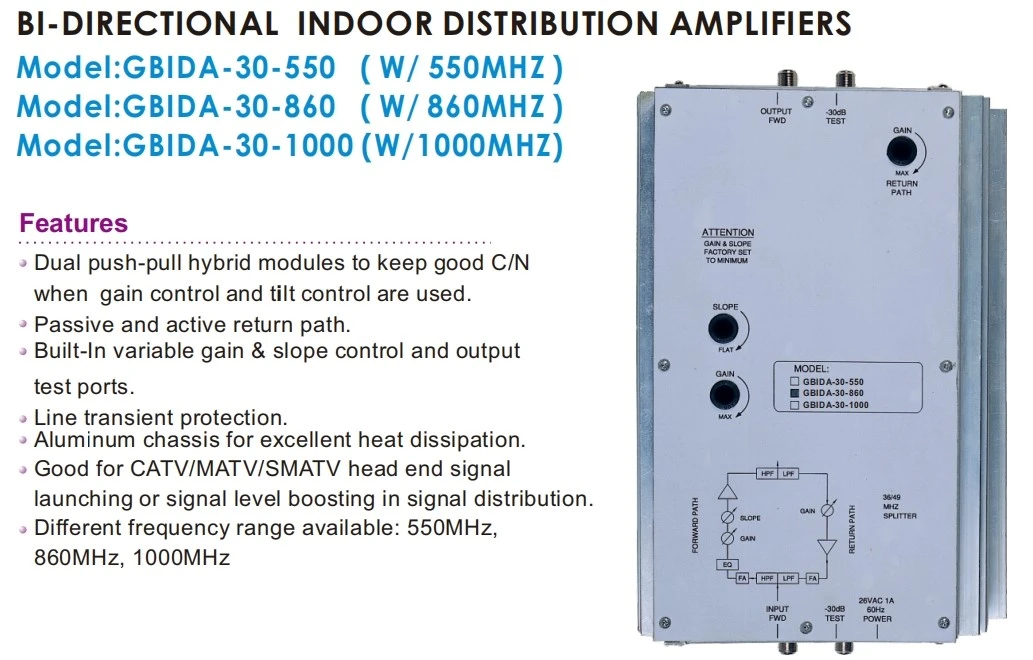

CATV Line Amplifier

ข้อมูลจำเพาะ

จำนวนรุ่น: GDAMP-017 (GBIDA-30-550)
แบบอย่าง ข้อมูลจำเพาะ	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	เส้นทางกลับที่ใช้งานอยู่แบบบูรณาการ	หน่วย
ช่วงความถี่:	490-550	49-860	49-1000	5-36	เมกะเฮิรตซ์
ความเรียบ:	±0.5	±0.75	±0.75	±0.5 อ้างอิงถึงความเอียง 1dB	เดซิเบล
กำลังโหลดช่อง:	77	129	150	3
ได้รับ:	32	32	32	18	เดซิเบล
ระดับเอาท์พุท:	46	44	40	40	เดซิเบลเอ็มวี
รูปเสียงรบกวน (a):	7	8.5	8.5	6	เดซิเบล
ได้รับการควบคุมช่วง:	10	10	10	15	เดซิเบล
ช่วงการควบคุมความลาดชัน:	8	8	8	นา	เดซิเบล
ทดสอบระดับพอร์ต:	-30,±2	-30,±2	-30,±2		เดซิเบล
ลำดับที่สองแบบผสม-CSO (b):	-58	-54	-56	-60	เดซิเบล
คอมโพสิตทริปเปิลบีท-CTB (b):	-58	-48	-53	-60	เดซิเบล
ครอสมอดูเลชั่น-XMOD (b):	-60	-48	-54	-60	เดซิเบล
การปรับฮัม:	-70	-70	-70	-65	เดซิเบล
อิมพีแดนซ์-พอร์ตทั้งหมด:	75	75	75	75	Ω
การสูญเสียผลตอบแทน
ป้อนข้อมูล:	12	12	12	15	เดซิเบล
เอาท์พุท:	15	15	15	15	เดซิเบล
อุณหภูมิในการทำงาน:	-20 ถึง+60	-20 ถึง+60	-20 ถึง+60		ระดับ
ความต้องการแหล่งจ่ายไฟ
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	แอมป์
ขนาด (ยxกxส) ม./ม	270x180x82	270x180x82	270x180x82	-	m/m
น้ำหนักขนส่ง : กก	2.85	2.85	2.85	-	กก
จำนวนลูกผสม:	2	2	2	-
เทคโนโลยีไฮบริด:	ดัน-ดึง	ดัน-ดึง	ดัน-ดึง	-
