คำอธิบาย

ในร่ม / กลางแจ้ง 54 ถึง 2150 MHz เดอ-รถเรียงและปิด -ตัวแยกอากาศ

สถานการณ์

ต้องใช้ขั้ว DBS Demultiplexer 950 ถึง 1450 MHz ในหลายตำแหน่งที่เชื่อมต่อผ่านสายโคแอกเชียลเส้นเดียว เครื่องรับที่ส่วนท้ายของโคแอกเชียลต้องเลือกหนึ่งในสองเครื่องในย่านความถี่ 950 ถึง 1450 MHz

สารละลาย

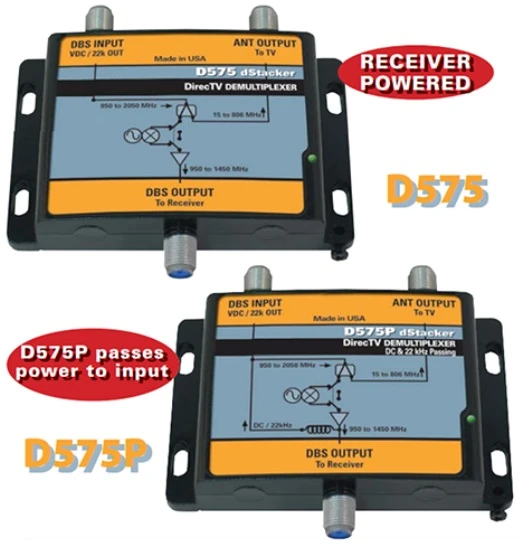

รุ่น D575&D575P เลือกจากสองขั้วสำหรับเอาต์พุตในย่านความถี่ 950 ถึง 1450 MHz ตามแรงดันไฟฟ้าควบคุมจากเครื่องรับ

ข้อมูลจำเพาะ

สมุฏฐาน: กวางตุ้ง จีน

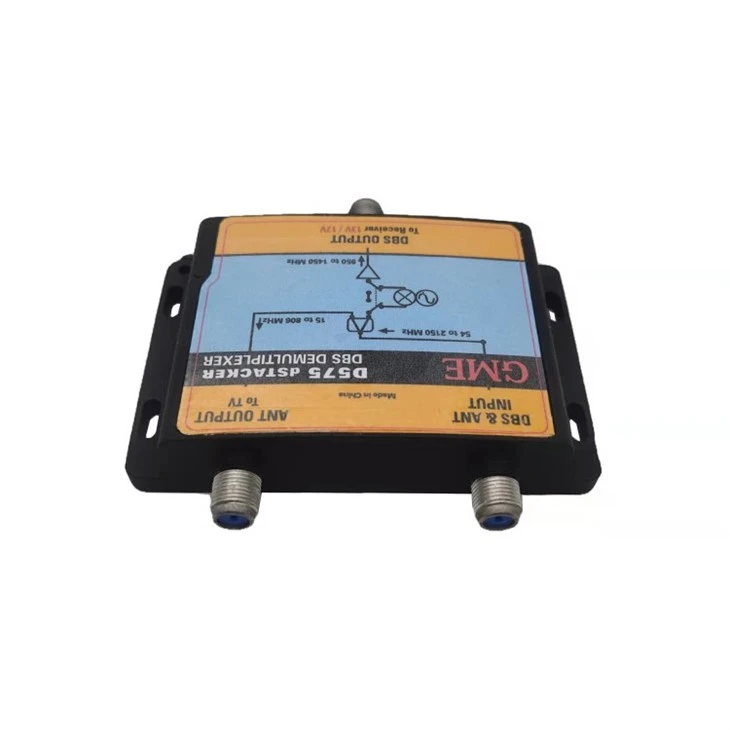

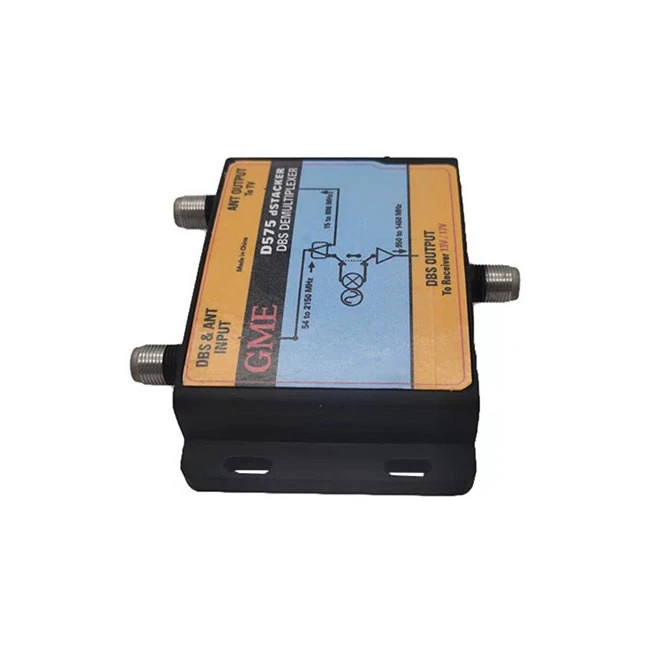

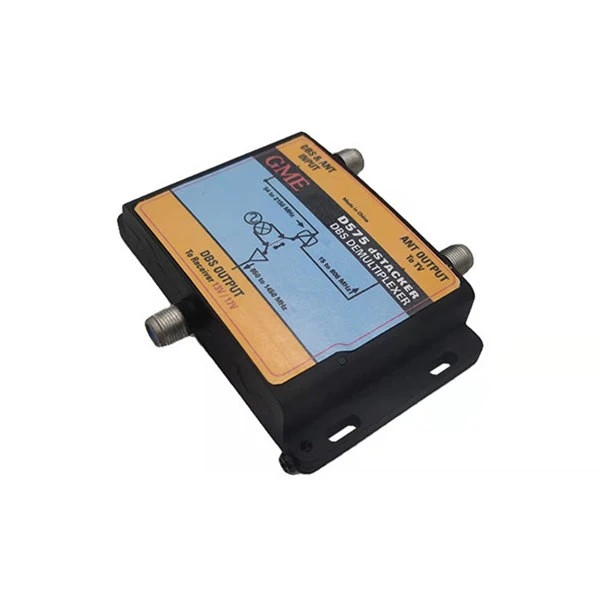

จำนวนรุ่น: GDDEM-001 (D575)
รายการ	ทั่วไป	ขีดจำกัดการควบคุมคุณภาพ	เงื่อนไขการทดสอบ
ความถี่ พิสัย
อินพุตดีบีเอส			15-2150MHz
มดเอาท์พุท			15-800MHz
ดีบีเอสเอาท์พุต			950-1450MHz
การแทรกกำไร (ขาดทุน)
อินพุต DBS ไปยังเอาต์พุต ANT	-2dB	-3dB สูงสุด	15-800MHz
อินพุต DBS ไปยังเอาต์พุต DBS	+6เดซิเบล	+5เดซิเบล ต่ำสุด	950-1450MHz
ผ่านความเรียบของแบนด์
	0.2dB	สูงสุด 0.5dB	คลื่นความถี่ 24MHz ใดก็ได้
การสูญเสียผลตอบแทน
อินพุตดีบีเอส	-10dB	-9dB ต่ำสุด	950-2025MHz
มดเอาท์พุท	-12dB	-11dB ต่ำสุด	15-750MHz
ดีบีเอสเอาท์พุต	-10dB	-9dB ต่ำสุด	950-1450MHz
การปฏิเสธ
อินพุต DBS ไปยังเอาต์พุต DBS	-27dB	-25dB ขั้นต่ำ	1695-1700MHz
	-22dB	-20dB ขั้นต่ำ	1701-2025MHz
สภาพแวดล้อมการทำงาน		ในร่ม/กลางแจ้ง
อุณหภูมิโดยรอบ		-30 องศาถึง +70 องศา
แรงดันไฟฟ้า		11 ถึง 18VDC
ตัวเชื่อมต่อ		ผู้หญิงประเภท "F"
ความต้านทาน		75 โอห์ม
