คู่มือที่ครอบคลุมเกี่ยวกับระยะการส่งสัญญาณของโมดูลออปติคัลโหมด 10G เดี่ยว-: ข้อมูลจำเพาะมาตรฐาน การดูรายละเอียดตัวเลือก 2 กม. และเคล็ดลับในการเลือกเพื่อหลีกเลี่ยงข้อผิดพลาด
ในการส่งข้อมูลผ่านเครือข่ายสมัยใหม่ โมดูลออปติคอลเป็นส่วนประกอบหลักที่เชื่อมต่อใยแก้วนำแสงกับอุปกรณ์เครือข่ายโมดูลออปติคัลโหมด. 10G เดียว- ซึ่งมีข้อดี เช่น การส่งข้อมูลที่รวดเร็ว ความสามารถในการป้องกันการรบกวน- ที่แข็งแกร่ง และการสูญเสียต่ำ มีการใช้กันอย่างแพร่หลายในสถานการณ์ต่างๆ เช่น เครือข่ายวิทยาเขตและศูนย์ข้อมูล ระยะการส่งข้อมูลเป็นตัวบ่งชี้สำคัญสำหรับการเลือก ผู้เชี่ยวชาญหลายคนมักสับสนกับข้อกำหนด เช่น ระยะทางมาตรฐาน มีตัวเลือก 2 กม. หรือไม่ และจะจับคู่ข้อกำหนดเหล่านี้กับสถานการณ์อย่างไร บทความนี้จะอธิบายความรู้หลักเพื่อช่วยให้ทุกคนหลีกเลี่ยงข้อผิดพลาดในการเลือก
I. ความเข้าใจพื้นฐานเกี่ยวกับโมดูลออปติคัลโหมด-เดี่ยว 10G
โมดูลออปติคัลโหมดเดี่ยว- 10G ส่วนใหญ่ใช้แพ็คเกจ SFP+ ซึ่งเข้ากันได้กับอุปกรณ์ เช่น สวิตช์และเซิร์ฟเวอร์ และต้องใช้กับไฟเบอร์โหมดเดี่ยว 9/125μm OS2- แกนกลางของไฟเบอร์โหมดเดี่ยว-นั้นบางมาก ทำให้มีเส้นทางสัญญาณแสงเพียงเส้นเดียว ส่งผลให้สูญเสียน้อยกว่ามากเมื่อเทียบกับไฟเบอร์มัลติโหมด นี่คือกุญแจสำคัญในการบรรลุ-ระยะการส่งข้อมูลระดับกิโลเมตร
ระยะการส่งข้อมูลได้รับผลกระทบจากปัจจัยหลักสี่ประการ ได้แก่ ความยาวคลื่นแสง กำลังส่ง ความไวของตัวรับ และการสูญเสียการเชื่อมต่อของไฟเบอร์. 1310นาโนเมตร และ 1550 นาโนเมตรเป็นความยาวคลื่นกระแสหลัก ข้อกำหนดทางอุตสาหกรรมเป็นไปตามมาตรฐานสากลของ IEEE ซึ่งสร้างระดับระยะห่างที่ชัดเจนซึ่งสร้างความสมดุลระหว่างประสิทธิภาพและราคา
ครั้งที่สอง ข้อมูลจำเพาะระยะการส่งสัญญาณมาตรฐานกระแสหลักสำหรับโมดูลออปติคัลโหมดเดี่ยว 10G-
ระยะห่างกระแสหลักสำหรับโมดูลออปติคัลโหมดเดี่ยว- 10G ในตลาดเป็นไปตามมาตรฐาน IEEE 802.3ae ข้อกำหนดหลักสี่ประการ ได้แก่ 10 กม. 20 กม. 40 กม. และ 80 กม. ครอบคลุมสถานการณ์ทั่วไปทั้งหมด ลักษณะของพวกเขามีดังนี้:
ข้อมูลจำเพาะ 10 กม. (10GBASE-LR): ตัวเลือกที่ใช้บ่อยและคุ้มค่าที่สุด-
นี่เป็นข้อกำหนดมาตรฐานที่ใช้กันอย่างแพร่หลายที่สุดโดยมีอัตราส่วนราคาที่ดีที่สุด- มีระยะการส่งข้อมูล 10 กม. ใช้ความยาวคลื่น 1310 นาโนเมตร และเหมาะสำหรับการเชื่อมต่อภายในอาคารวิทยาเขต และการเดินสายเคเบิลระยะสั้น-ถึง-ระยะกลางในศูนย์ข้อมูล มีความเข้ากันได้สูงและมีห่วงโซ่อุปทานที่สมบูรณ์ ทำให้เป็นตัวเลือกแรกสำหรับองค์กรส่วนใหญ่และเป็นพื้นฐานสำหรับข้อกำหนดระยะสั้น-

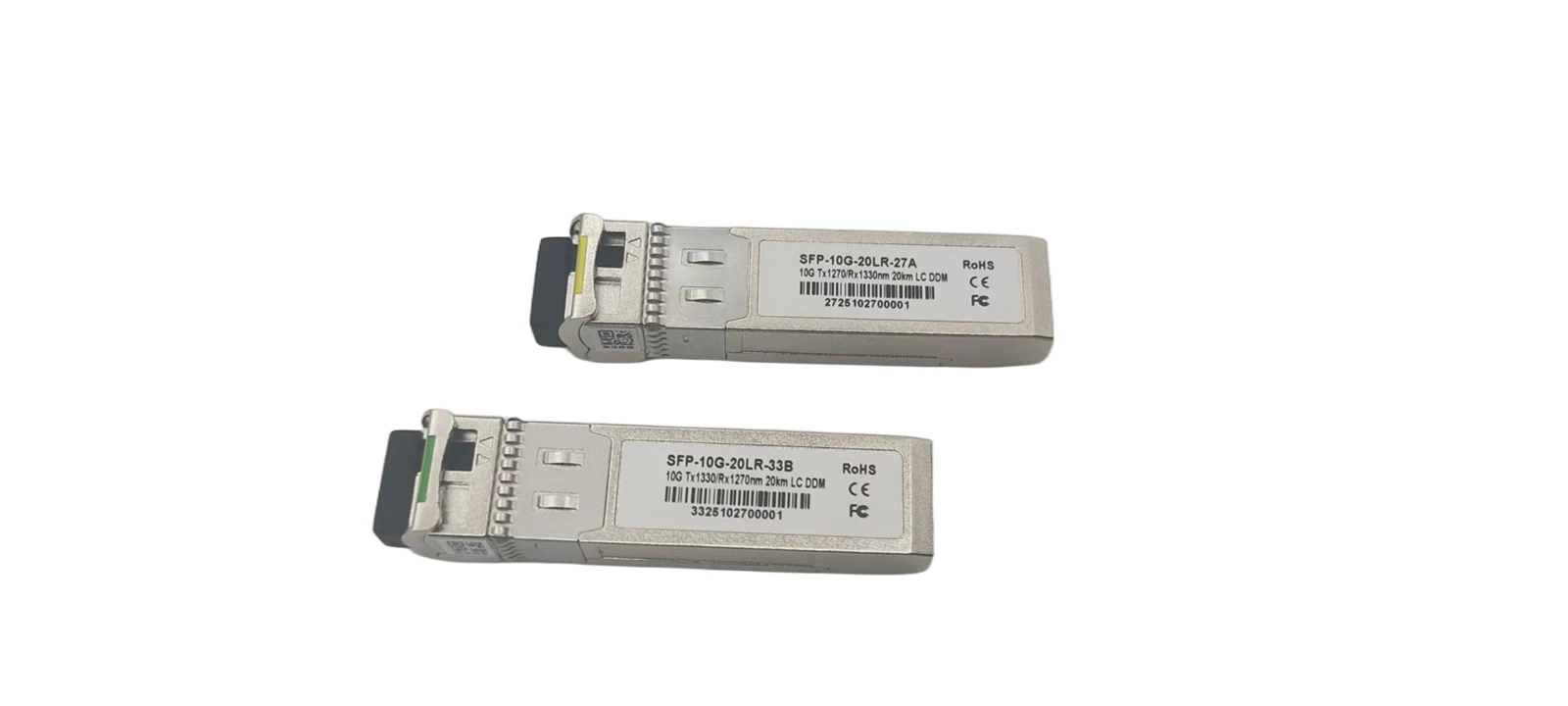

ข้อมูลจำเพาะ 20 กม.: ระยะกลางขั้นสูง-ตัวเลือกการเปลี่ยนระยะทาง
นี่ไม่ใช่มาตรฐานฐาน IEEE แต่เป็นเวอร์ชันปรับปรุงของ 10GBASE-LR นอกจากนี้ยังใช้ความยาวคลื่น 1310 นาโนเมตร ซึ่งขยายระยะทางเป็น 20 กม. โดยการปรับกำลังให้เหมาะสม เติมเต็มช่องว่างระหว่าง 10 กม. ถึง 40 กม. เหมาะสำหรับชั้นการเข้าถึงเครือข่ายรถไฟใต้ดินและการเชื่อมต่อข้าม-วิทยาเขต สามารถทำงานร่วมกับโมดูลระยะทาง 10 กม. ได้ ซึ่งให้ความยืดหยุ่นสูง
ข้อมูลจำเพาะ 40 กม. (10GBASE-ER): อุปกรณ์ขับเคลื่อนระยะไกลหลัก-
นี่เป็นข้อกำหนดระยะไกลมาตรฐาน-ที่มีระยะการส่งข้อมูล 40 กม. ใช้ความยาวคลื่น 1550 นาโนเมตร (ซึ่งมีการสูญเสียน้อยกว่า) ทำให้เหมาะสำหรับเลเยอร์แกนหลักของเครือข่ายรถไฟใต้ดินและการเชื่อมต่อข้าม-ระดับภูมิภาค โดยทั่วไปแล้วไม่จำเป็นต้องใช้อุปกรณ์ขยายสัญญาณออปติกเพิ่มเติม มีค่าใช้จ่ายน้อยกว่าโมดูล 80 กม. และเป็นตัวเลือกหลักสำหรับการส่งสัญญาณระยะไกล-
ข้อมูลจำเพาะ 80 กม. (10GBASE-ZR): ตัวเลือกลากยาวมาตรฐานสูงสุด-
นี่คือข้อกำหนดมาตรฐานระยะทางไกลที่สุดสำหรับโหมด 10G เดี่ยว- ซึ่งให้การส่งข้อมูล 80 กม. ใช้ความยาวคลื่น 1550 นาโนเมตรและมีความต้องการฮาร์ดแวร์ที่สูงมาก เหมาะสำหรับสถานการณ์พิเศษ เช่น การเชื่อมต่อข้าม-เมืองหรือการขนส่งกลับของสถานีฐานระยะไกล ค่าใช้จ่ายสูงและการใช้พลังงานมีความสำคัญ ดังนั้นจึงไม่ควรเลือกโดยไม่จำเป็นสำหรับสถานการณ์ปกติ
III. ข้อกำหนด 2 กม. ที่มักถูกมองข้าม: ตัวเลือก-ที่คุ้มค่าสำหรับลิงก์โหมดเดี่ยวแบบสั้น-
หลายๆ คนสงสัยว่ามีตัวเลือก 2 กม. สำหรับโหมด 10G เดี่ยว-หรือไม่ คำตอบคือใช่ ไม่ได้เป็นส่วนหนึ่งของมาตรฐานพื้นฐาน IEEE 802.3ae แต่เป็นไปตามข้อกำหนด 10GBASE-LRL ภายในมาตรฐาน IEEE 802.3aq โดยทั่วไปเรียกว่าโมดูลโหมด 10G SFP+ 2km เดี่ยว- ซึ่งเป็นตัวเลือกที่มีมูลค่าสูง-สำหรับสถานการณ์-ระยะสั้น
โดยทั่วไปโมดูลนี้จะใช้ความยาวคลื่น 1310 นาโนเมตรและมีอินเทอร์เฟซ LC duplex เป็นหลัก เมื่อเปรียบเทียบกับโมดูล LR 10 กม. มีกำลังส่งต่ำกว่าและข้อกำหนดด้านความไวที่ผ่อนคลาย ส่งผลให้ต้นทุนลดลง 10%-30% ยังคงรักษาข้อได้เปรียบ-การรบกวนของโหมดเดี่ยว-ไว้ โดยเติมเต็มช่องว่างระยะทางระหว่าง 300 ม. (มัลติโหมด) ถึง 10 กม. (โหมดเดี่ยว)
สถานการณ์การใช้งานประกอบด้วยการเดินสายข้าม-แร็คในศูนย์ข้อมูลและ-การเชื่อมต่อโครงข่ายวิทยาเขตระยะสั้น เมื่อเปรียบเทียบกับโมดูลมัลติโหมด โมดูลจะส่งสัญญาณได้ไกลกว่าและมีความต้านทานสัญญาณรบกวนได้ดีกว่า เมื่อเปรียบเทียบกับโมดูลระยะทาง 10 กม. จะมีต้นทุนและการใช้พลังงานที่ต่ำกว่า โมดูล 2 กม. ที่รองรับสามารถทำงานร่วมกับโมดูล 10 กม. ได้ เมื่อซื้อ ให้จัดลำดับความสำคัญของผลิตภัณฑ์ที่มีป้ายกำกับว่า 10GBASE-LRL เพื่อให้มั่นใจถึงความเข้ากันได้
IV. ข้อควรพิจารณาที่สำคัญในการเลือกโมดูลออปติคัลโหมด-เดี่ยว 10G
การเลือกต้องพิจารณาสถานการณ์ ต้นทุน และความเข้ากันได้อย่างครอบคลุม ให้ความสนใจกับประเด็นสำคัญ 5 ประการต่อไปนี้:
เลือกระยะทางตามความต้องการ หลีกเลี่ยง "ยิ่งนานยิ่งดี"
การเลือกโมดูลระยะทางที่ยาวกว่า{0}}โดยสุ่มสี่สุ่มห้าจะเพิ่มต้นทุนและอาจทำให้สัญญาณโอเวอร์โหลดได้ วัดระยะทางอย่างแม่นยำ สำรองส่วนต่าง 10%-20% สำหรับการสูญเสียลิงค์ เลือก 2 กม. LRL สำหรับระยะทางต่ำกว่า 2 กม., 10 กม. LR สำหรับระยะทางต่ำกว่า 10 กม., 40 กม. ER สำหรับ 20-40 กม. และพิจารณาเฉพาะ 80 กม. ZR สำหรับระยะทางที่เกิน 40 กม.
จับคู่ประเภทไฟเบอร์เพื่อหลีกเลี่ยงความไม่เข้ากัน
ต้องใช้กับไฟเบอร์โหมดเดี่ยว - ของ OS2 หลีกเลี่ยงการผสมกับมัลติไฟเบอร์อย่างเคร่งครัด เนื่องจากจะทำให้เกิดข้อผิดพลาดในการส่งสัญญาณ ในระหว่างการปรับใช้ ให้ปฏิบัติตามแนวทางปฏิบัติด้านสายเคเบิลมาตรฐาน ลดการโค้งงอของไฟเบอร์และตัวเชื่อมต่อ เพื่อลดการสูญเสียการเชื่อมต่อ
ให้ความสำคัญกับการปฏิบัติตามมาตรฐาน
สำหรับข้อกำหนดทั่วไป ให้จัดลำดับความสำคัญผลิตภัณฑ์ที่สอดคล้องกับมาตรฐาน IEEE เพื่อให้แน่ใจว่าสามารถใช้งานร่วมกับแบรนด์อุปกรณ์หลักๆ ได้ หลีกเลี่ยงโมดูลที่ไม่ใช่-มาตรฐาน นอก-แบรนด์ เพื่อลดปัญหาในการบำรุงรักษาในอนาคต
ชั่งน้ำหนักต้นทุนและประสิทธิภาพ
น้อยกว่าหรือเท่ากับ 300 ม.: จัดลำดับความสำคัญของโมดูลมัลติโหมด 10G SR (ต้นทุนต่ำกว่า)
300 ม.-2 กม. (โดยมีข้อกังวลเรื่องสัญญาณรบกวน): เลือก 2 กม. LRL
ภายใน 10 กม.: เลือก 10 กม. LR
ระยะทางไกล: เลือก 40 กม. ER หรือ 80 กม. ZR ตามต้องการ
สถานการณ์ทางอุตสาหกรรม: เลือกรุ่นที่มีอุณหภูมิขยาย
สถานการณ์ในอาคาร: เลือกเกรดเชิงพาณิชย์
ตรวจสอบให้แน่ใจว่าการจับคู่พลังงานแสงเหมาะสม
เมื่อเชื่อมต่อโมดูลที่มีข้อกำหนดเฉพาะที่แตกต่างกัน ให้ตรวจสอบพลังงานแสงล่วงหน้า หากกำลังไฟสูงเกินไป ให้เพิ่มตัวลดทอนเพื่อให้แน่ใจว่ากำลังไฟที่ได้รับอยู่ภายในช่วงความไวของตัวรับ เพื่อรับประกันการส่งแพ็กเก็ตแบบไม่สูญเสียข้อมูล
V. สรุป: ความเหมาะสมคือกุญแจสำคัญ
ข้อกำหนดหลักสี่ประการสำหรับโมดูลออปติคอลโหมดเดี่ยว 10G-– 10 กม., 20 กม., 40 กม. และ 80 กม. – ครอบคลุมสถานการณ์ส่วนใหญ่ โดย LRL 2 กม. เติมเต็มช่องว่างระยะทางสั้น- หลักการสำคัญของการเลือกคือการจับคู่สถานการณ์ จัดระยะทาง และรักษาสมดุลของต้นทุน การปฏิเสธความเข้าใจผิดที่ว่า "ระยะทางไกลกว่าดีกว่า" เป็นสิ่งสำคัญในการเลือกโมดูลที่เหมาะสม การสร้างความมั่นใจในเสถียรภาพของเครือข่าย และการควบคุมต้นทุน
