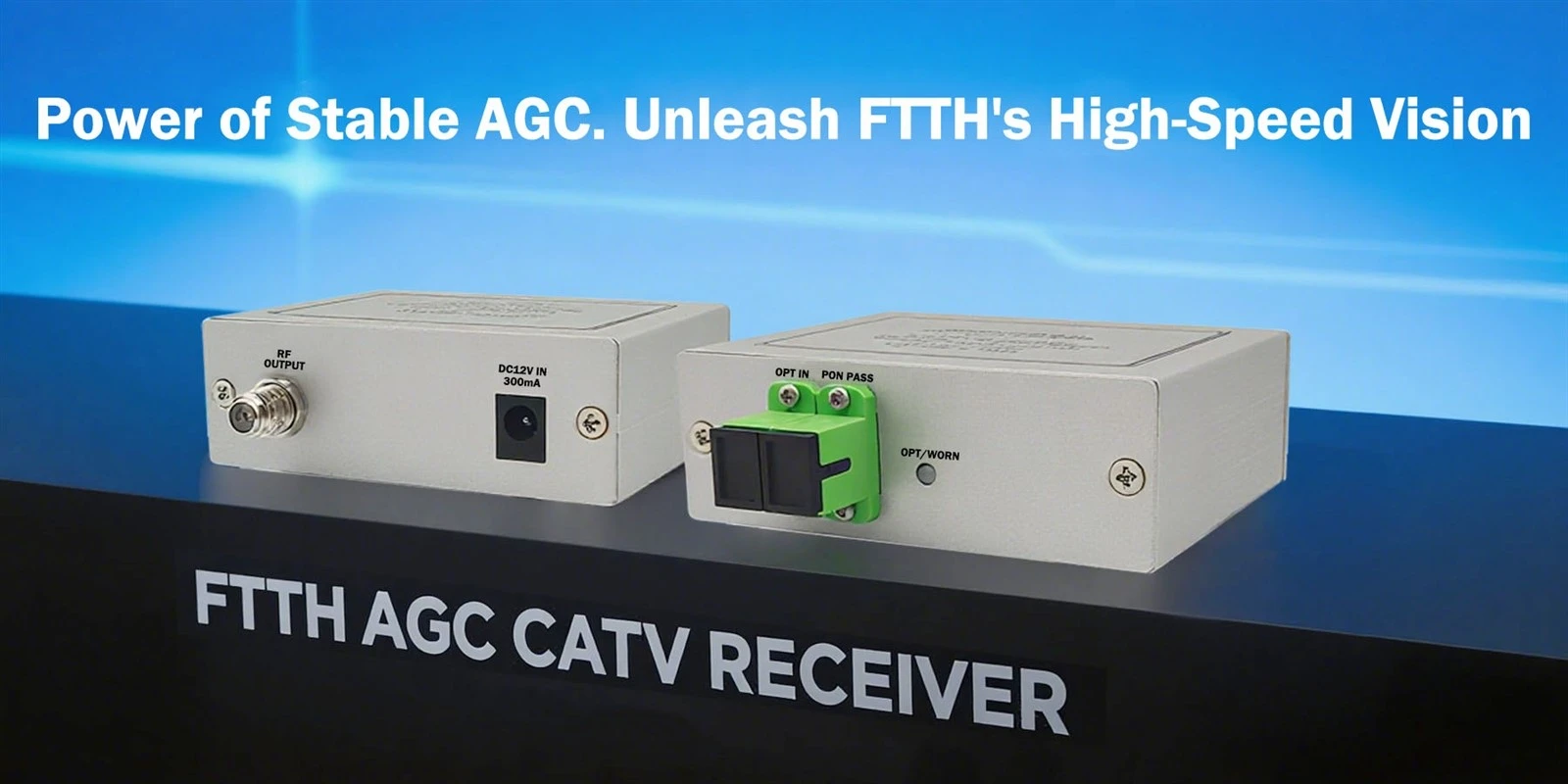

เครื่องรับ FTTH AGC CATV เป็นอุปกรณ์เทอร์มินัลหลักในเครือข่ายไฟเบอร์-ถึง-ที่บ้าน (FTTH) สมัยใหม่ โดยให้บริการสองบทบาทคือ "ตัวแปลสัญญาณแสง" และ "ตัวป้องกันสัญญาณ" ภารกิจหลักของบริษัทคือการแยกและแปลงคลื่นแสงคอมโพสิต-ที่ส่งข้อมูลอินเทอร์เน็ตความเร็วสูง-และ-สัญญาณโทรทัศน์ออกอากาศคุณภาพสูงที่ส่งผ่านเส้นใยเดี่ยว-ให้เป็นสัญญาณไฟฟ้าที่สามารถนำมาใช้โดยตรงโดยอุปกรณ์มาตรฐานภายในครัวเรือนได้อย่างมีประสิทธิภาพและเชื่อถือได้ ต่อไปนี้เป็นการอธิบายรายละเอียดทางเทคนิค กลไกการทำงาน และความสำคัญที่ครอบคลุมและเจาะลึก
I. หน้าที่หลักและการวางตำแหน่ง
ในเครือข่าย FTTH แบบ Triple{0}}play ทั่วไป ไฟเบอร์หยดเดียวจำเป็นต้องส่งพร้อมกัน:
สัญญาณข้อมูลปลายน้ำ:โดยทั่วไปจะใช้ความยาวคลื่น 1490 นาโนเมตร สำหรับการเข้าถึงอินเทอร์เน็ต VoIP ฯลฯ
สัญญาณข้อมูลต้นน้ำ:โดยทั่วไปจะใช้ความยาวคลื่น 1310 นาโนเมตร สำหรับการอัพโหลดข้อมูลที่ผู้ใช้
สัญญาณวิดีโอ CATV ดาวน์สตรีม:โดยทั่วไปจะใช้ความยาวคลื่น 1550 นาโนเมตรในการส่งสัญญาณรายการทีวีแบบอะนาล็อกและดิจิทัล
ที่เครื่องรับ FTTH AGC CATVมีหน้าที่รับผิดชอบในการประมวลผลสัญญาณวิดีโอ CATV ความยาวคลื่น 1550 นาโนเมตรโดยเฉพาะ โดยแยกสัญญาณแสงจากไฟเบอร์อย่างแม่นยำ แปลงเป็นสัญญาณไฟฟ้าความถี่วิทยุ (RF) และส่งออกผ่านสายโคแอกเชียลไปยังโทรทัศน์หรือกล่องรับสัญญาณ- มีอยู่แล้ว-ในตัวการควบคุมอัตราขยายอัตโนมัติ (AGC)เป็นกุญแจสำคัญในการสร้างประสบการณ์ผู้ใช้ โดยจะชดเชยความผันผวนของกำลังอินพุตออปติคอลที่เกิดจากปัจจัยต่างๆ เช่น ระยะห่างของสายไฟเบอร์ การโค้งงอ หรือการเปลี่ยนแปลงของอุณหภูมิแวดล้อมโดยอัตโนมัติ รับประกันว่าระดับสัญญาณ RF ที่ส่งออกไปยังทีวีจะคงที่ วิธีนี้จะช่วยป้องกันปัญหาเกี่ยวกับภาพ เช่น หิมะ รูปแบบโมเสก หรือการหยุดชะงัก
ครั้งที่สอง ใน-การวิเคราะห์เชิงลึกขององค์ประกอบหลักและเทคโนโลยี
1. เลนส์ด้านหน้า-ส่วนปลายและตัวกรอง WDM
การกรองที่แม่นยำ:อุปกรณ์นี้รวมตัวกรอง Wavelength Division Multiplexing (WDM) ประสิทธิภาพสูง-เข้าด้วยกัน คุณลักษณะแถบความถี่ผ่านได้รับการปรับให้เหมาะสมที่สุดสำหรับความยาวคลื่น 1550 นาโนเมตร ทำให้สามารถแยกสัญญาณออปติคัล CATV 1550 นาโนเมตรจากสัญญาณออพติคอลผสม 1310/1490/1550 นาโนเมตรได้อย่างแม่นยำ โดยมีการสูญเสียการแทรกและครอสทอล์คต่ำมาก นอกจากนี้ยังช่วยให้มั่นใจได้ว่าสัญญาณออปติคัลของช่องข้อมูลจะผ่านไปได้โดยไม่สูญเสีย (ไปยัง ONU/โมเด็มแบบออปติคัลถัดไปสำหรับการประมวลผล)
เครื่องตรวจจับแสง (PIN หรือ APD):นี่คือ "ตา" ของผู้รับ โดยจะแปลงสัญญาณออปติคัล 1550 นาโนเมตรที่แยกออกมาเป็นสัญญาณไฟฟ้าอ่อน สำหรับสถานการณ์การป้อนข้อมูลพลังงานสูง-ระยะไกล- Avalanche Photodiode (APD) อาจถูกนำมาใช้เนื่องจากอัตราขยายภายในและความไวที่สูงขึ้น
2. การทำงานที่แม่นยำของระบบควบคุมอัตราขยายอัตโนมัติ (AGC)
ระบบ AGC คือ "หัวใจอัจฉริยะ" ของอุปกรณ์ทั้งหมด โดยทำงานเป็นการตอบสนองแบบลูปปิดอย่างต่อเนื่อง-:
การตรวจจับสัญญาณ:ระบบจะตรวจสอบระดับสัญญาณ RF อย่างต่อเนื่องหลังจากการแปลงโฟโตอิเล็กทริกและการขยายสัญญาณครั้งแรก
การเปรียบเทียบและการสร้างข้อผิดพลาด:โดยจะเปรียบเทียบระดับสัญญาณที่ตรวจพบกับระดับอ้างอิงที่เหมาะสมที่ตั้งไว้ล่วงหน้าเพื่อคำนวณค่าความผิดพลาด
การปรับกำไรแบบไดนามิก:สัญญาณข้อผิดพลาดนี้จะขับเคลื่อน Variable Gain Amplifier (VGA) หรือควบคุมแรงดันไบแอสของเครื่องตรวจจับแสง หากกำลังแสงอินพุตลดลง (เช่น ถึง -8 dBm) AGC จะสั่งให้เพิ่มเกน ถ้ากำลังแสงอินพุตเพิ่มขึ้น (เช่น ถึง +2 dBm) ก็จะลดเกนลงตามลำดับ
เอาต์พุตที่เสถียร:ด้วยการปรับแบบไดนามิกนี้ ไม่ว่ากำลังแสงอินพุตจะแปรผันอย่างไรภายในช่วงกว้างที่ระบุ (เช่น +2 dBm ถึง -8 dBm) ระดับสัญญาณ RF เอาท์พุตสุดท้าย (เช่น ค่าเล็กน้อย 65 dBµV) ก็สามารถรักษาไว้ได้อย่างมีเสถียรภาพสูง ซึ่งโดยทั่วไปจะอยู่ภายในข้อผิดพลาด ±1 dB ซึ่งจะช่วยขจัดปัญหาคุณภาพของภาพที่เกิดจากความผันผวนของสัญญาณได้อย่างสมบูรณ์
3. โมดูลการประมวลผลและเอาต์พุต RF
การขยายและการปรับสมดุลหลายขั้นตอน:หลังจากถูกควบคุมโดย AGC หลัก สัญญาณจะเข้าสู่ห่วงโซ่การขยายสัญญาณ RF ลำดับต่อมาเพื่อให้ได้ความสามารถในการขับเคลื่อนเอาต์พุตที่เพียงพอ โมเดลขั้นสูงอาจรวมถึงระบบควบคุมความลาดชันอัตโนมัติ (ASC)ซึ่งสามารถชดเชยการตอบสนองที่แตกต่างกันของไฟเบอร์ต่อคลื่นพาหะย่อย RF ที่มีความถี่ต่างกันได้โดยอัตโนมัติ เพื่อให้มั่นใจถึงความเรียบของแบนด์วิดท์ความถี่ทีวีทั้งหมด (เช่น 47-1000 MHz หรือสูงกว่า)
พอร์ตเอาท์พุตและการแยก:โดยทั่วไปจะมีพอร์ตเอาต์พุต RF 1 ถึง 4 พอร์ต (เช่น ตัวเชื่อมต่อประเภท F-) ที่มีการแยกสัญญาณสูงเพื่อลดการรบกวนระหว่างเอาต์พุตหลายตัว พอร์ตมีการป้องกันไฟกระชากฟ้าผ่าและการคายประจุไฟฟ้าสถิต (ESD) ที่ดี
4. การออกแบบโครงสร้างและการปรับตัวด้านสิ่งแวดล้อม
สิ่งที่แนบมาที่ทนทาน:โดยทั่วไปจะใช้ตัวเรือนอะลูมิเนียมอัลลอยด์หล่อ- ซึ่งทำหน้าที่สามประการในการกระจายความร้อน (ดึงความร้อนจากเครื่องขยายเสียงภายในอย่างมีประสิทธิภาพ) การป้องกันแม่เหล็กไฟฟ้า (EMI) (ป้องกันการรบกวนจากภายนอกและการรั่วไหลของสัญญาณภายใน) และการป้องกันทางกลไก
ทั้งหมด-การป้องกันสภาพอากาศ:รุ่นกลางแจ้งหรือในร่ม/กลางแจ้งมีความสามารถกันน้ำและกันฝุ่นในระดับสูง (เช่น ระดับ IP65) สามารถทนต่อสภาพแวดล้อมที่รุนแรง เช่น ความเย็นจัด อุณหภูมิสูง และความชื้นสูง ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในระยะยาว-
การติดตั้งที่ยืดหยุ่น:การออกแบบที่กะทัดรัดรองรับ-การติดตั้งบนผนัง การยึดเสา- หรือการวางตำแหน่งบนเดสก์ท็อป โดยปรับให้เข้ากับจุดการติดตั้งต่างๆ ภายในบ้าน (เช่น กล่องข้อมูล ข้างตู้วางทีวี)
ที่สาม สิ้นสุด-ถึง-สิ้นสุดเวิร์กโฟลว์ในเครือข่าย FTTH
การฉีดสัญญาณ:สัญญาณออปติคอล CATV ความยาวคลื่น 1550 นาโนเมตรจากส่วนหัวของผู้ปฏิบัติงานจะรวมกับสัญญาณออปติคอลข้อมูล 1490/1310 นาโนเมตรจากสำนักงานกลาง OLT ที่ตัวรวม WDM ภายนอกหรือเครื่องขยายสัญญาณแบบออปติคัล สัญญาณรวมจะถูกส่งผ่านแกนหลักและไฟเบอร์เครือข่ายการกระจายไปยังสถานที่ของผู้ใช้บริการ
การแยกสัญญาณ:ขั้นแรกดรอปไฟเบอร์จะเชื่อมต่อกับตัวแยกแสง (ถ้ามี) จากนั้นจึงเชื่อมต่อกับพื้นที่อุปกรณ์ในสถานที่ของลูกค้า ที่นี่พอร์ตอินพุตของเครื่องรับ FTTH AGC CATVรับสัญญาณแสงแบบผสม ตัวกรอง WDM ภายในจะ "ตัด" สัญญาณออปติคัล CATV ขนาด 1550 นาโนเมตรออกก่อน แล้วจึงนำทางไปยังเส้นทางตัวรับ CATV สัญญาณออปติคอล 1310/1490 นาโนเมตรที่เหลือจะถูกส่งผ่านผมเปียที่แยกไปยังหน่วยเครือข่ายออปติคัล (ONU) เพื่อประมวลผลอินเทอร์เน็ตและบริการเสียง
การแปลงโฟโตอิเล็กทริคและความเสถียร:สัญญาณออปติคอล 1550 นาโนเมตรที่แยกออกมาจะถูกแปลงเป็นสัญญาณไฟฟ้า RF โดยเครื่องตรวจจับแสง วงจร AGC ทำงานแบบเรียลไทม์- เพื่อให้มั่นใจว่าแม้ว่าพลังงานแสงจะผันผวนเล็กน้อยเนื่องจากการเปลี่ยนแปลงสภาพอากาศหรือ-การปรับเครือข่ายอย่างละเอียด ความแรงของสัญญาณ RF ที่แปลงแล้วจะยังคงที่
การกระจายสัญญาณ:สัญญาณ RF- คุณภาพสูงที่เสถียรและขยายสัญญาณจะกระจายผ่านสายโคแอกเชียลไปยังโทรทัศน์หรือ-กล่องรับสัญญาณต่างๆ ทั่วทั้งบ้าน ทำให้ผู้ใช้สามารถรับชมรายการทีวีสด-ที่คมชัดและฟรี
IV. สรุปข้อดีและคุณค่าหลัก
สุดยอดประสบการณ์ผู้ใช้ที่มีเสถียรภาพ:เทคโนโลยี AGC ทำหน้าที่เป็นผู้พิทักษ์ที่มองไม่เห็น ช่วยขจัดความผันผวนของสัญญาณที่ผู้ใช้มองไม่เห็นได้อย่างสมบูรณ์แบบ ทำให้ได้ภาพที่คมชัดสม่ำเสมอ
แบนด์วิธสูงและความเข้ากันได้ในอนาคต:รองรับแบนด์วิดท์ RF สูงถึง 1 GHz หรือ 1.2 GHz สำรองพื้นที่เพียงพอสำหรับทีวี 4K/8K Ultra HD ช่องโต้ตอบที่มากขึ้น และการอัปเกรดบริการในอนาคต
เครือข่ายที่เรียบง่ายและการประหยัดต้นทุน:การส่งบริการทั้งหมดผ่านไฟเบอร์เส้นเดียวช่วยลดความซับซ้อนของสายเคเบิลและต้นทุนการดำเนินงานของผู้ปฏิบัติงานได้อย่างมาก สำหรับผู้ใช้ การบูรณาการอุปกรณ์ในระดับสูงจะช่วยประหยัดพื้นที่และทำให้การติดตั้งง่ายขึ้น
ความน่าเชื่อถือและความทนทานที่ยอดเยี่ยม:การออกแบบระดับอุตสาหกรรม-และโครงสร้างที่ปิดสนิทช่วยให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน โดยมี Mean Time Between Failures (MTBF) ที่ยาวนานมาก ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของตลอดวงจรการใช้งาน
เสียบปลั๊ก-และ-เล่นและบำรุงรักษาได้สะดวก:โดยทั่วไปอุปกรณ์ไม่จำเป็นต้องกำหนดค่าฟิลด์ที่ซับซ้อน เนื่องจากระดับเอาต์พุตจะมีความเสถียรโดยอัตโนมัติ ระบบตรวจสอบเครือข่ายสามารถตรวจสอบสถานะจากระยะไกลผ่านคลื่นพาหะหรือวิธีการอื่น ซึ่งอำนวยความสะดวกในการเตือนข้อผิดพลาดและการแปลเป็นภาษาท้องถิ่น
ที่เครื่องรับ FTTH AGC CATVเป็นมากกว่าตัวแปลง "ออปติคอล-เป็น-ไฟฟ้า" ธรรมดาๆ เป็นระบบย่อยที่ซับซ้อนซึ่งรวมเอาการกรองแสงขั้นสูง การแปลงโฟโตอิเล็กทริกที่มีความแม่นยำ การควบคุมวงปิดอัจฉริยะ- และการออกแบบทางอุตสาหกรรมที่ทนทาน เป็นจุดเชื่อมโยงที่สำคัญในการรับประกันการส่งมอบบริการวิดีโอคุณภาพสูง-อย่างราบรื่นในช่วง "ร้อยเมตรสุดท้าย" ของ Fiber- ไปยัง-บ้าน- โดยรับประกันอย่างเงียบๆ ว่าครัวเรือนนับล้านสามารถเพลิดเพลินกับบริการโทรทัศน์ที่มีความเสถียร ชัดเจน และสมบูรณ์ เป็นอุปกรณ์เทอร์มินัลอัจฉริยะที่ขาดไม่ได้ในเครือข่ายการเข้าถึงแบบออปติคัลเต็มรูปแบบที่ทันสมัย
