สายไฟ G.hn ทำงานอย่างไร

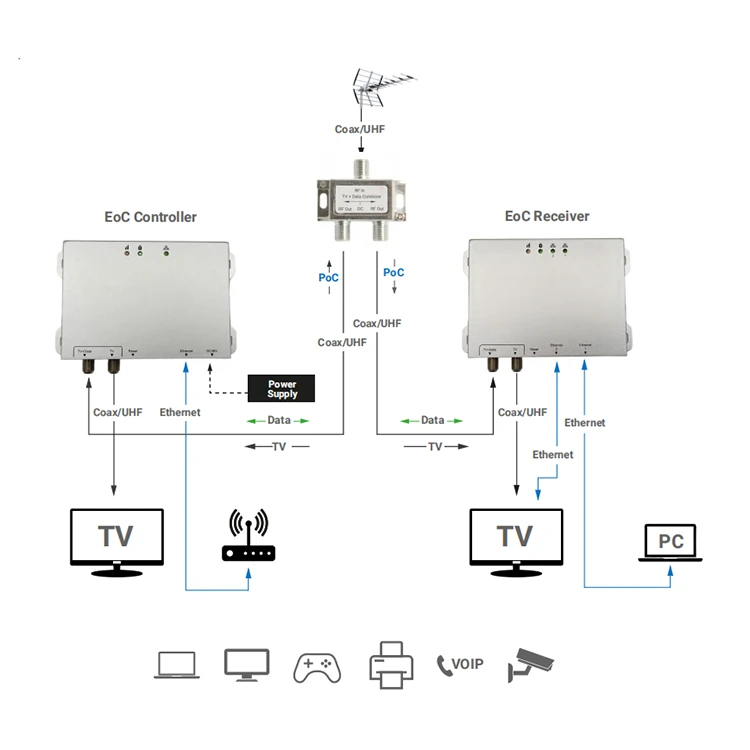

G.hn (เครือข่ายในบ้านกิกะบิต)เป็นเทคโนโลยีเครือข่ายแบบใช้สายขั้นสูงภายใต้สหภาพโทรคมนาคมระหว่างประเทศ (ITU-T) ที่ออกแบบมาเพื่อให้ได้การส่งข้อมูลความเร็วสูง- โดยใช้การเดินสายไฟที่มีอยู่ภายในอาคาร ไม่ใช่ระบบสายเคเบิลใหม่ แต่เป็นเทคโนโลยี "เปิดใช้งาน" ที่เปลี่ยนสายไฟ สายโทรศัพท์ และสายโคแอกเซียลของบ้านให้เป็นแกนหลักเครือข่ายความเร็วสูง-ที่แข็งแกร่ง ถือได้ว่าเป็นหนึ่งในโซลูชั่นแบบใช้สายขั้นสูงสุดสำหรับการแก้ปัญหาความท้าทายของการครอบคลุมเครือข่ายภายในบ้านสมัยใหม่

หลักการทำงานหลัก: การแปลงสายไฟเป็นสายเคเบิลเครือข่าย

เทคโนโลยี G.hn สามารถเปลี่ยนสายไฟที่มีเสียงดังให้เป็นเส้นทางเครือข่ายความเร็วสูง- โดยมีสาเหตุหลักมาจากเสาหลักทางเทคโนโลยีหลักสามประการ:การปรับ OFDM, กลไกการแก้ไขข้อผิดพลาดขั้นสูง, และการควบคุมการเข้าถึงสื่อ (MAC) ที่มีประสิทธิภาพ .

1. รากฐานชั้นกายภาพ: เทคโนโลยีการปรับ OFDM

สายไฟภายในบ้านไม่ได้ออกแบบมาเพื่อการรับส่งข้อมูล ทำให้เกิดการลดทอนสัญญาณ การรบกวน และเสียงรบกวนก.นจัดการกับความท้าทายนี้ในระดับกายภาพด้วยการจ้างงานมัลติเพล็กซ์แบบแบ่งความถี่มุมฉาก (OFDM)เทคโนโลยี.

การส่งข้อมูลผ่านผู้ให้บริการหลาย-:แนวคิดหลักของ OFDM คือการแบ่งสตรีมข้อมูลความเร็วสูง-ออกเป็นสตรีมข้อมูลความเร็วต่ำ-แบบคู่ขนานหลายรายการ โดยแต่ละสตรีมได้รับการมอดูเลตไปยังซับคาริเออร์ย่อยที่ตั้งฉากร่วมกันหลายรายการเพื่อการส่งข้อมูล การเปรียบเทียบคือการพังรถบรรทุกขนาดใหญ่ที่บรรทุกสินค้าเต็มไปหมด (กระแสข้อมูลความเร็วสูง-) ลงบนรถเข็นขนาดเล็กจำนวนมาก (ตู้บรรทุกย่อย) เพื่อขนส่งพร้อมกัน

ความต้านทานเสียงรบกวนและการรบกวน:ข้อดีของวิธีนี้ก็คือ แม้ว่าคลื่นพาหะย่อยบางอันจะไม่สามารถใช้งานได้เนื่องจากสัญญาณรบกวนหรือการลดทอนของสัญญาณ (เช่น การรบกวนจากอุปกรณ์) คลื่นพาหะย่อยอื่นๆ ก็สามารถส่งข้อมูลต่อไปได้ ระบบยังสามารถปิดผู้ให้บริการย่อยในย่านความถี่ที่ได้รับผลกระทบ (เรียกว่า "รอยบาก") เพื่อหลีกเลี่ยงการแทรกแซงบริการวิทยุ เช่น การกระจายเสียงคลื่นสั้น เพื่อให้มั่นใจถึงความเสถียรของการเชื่อมต่อของตัวเอง

การใช้คลื่นความถี่:โดยทั่วไปเทคโนโลยี G.hn จะใช้คลื่นความถี่ตั้งแต่ 1.8 MHz ถึง 100 MHz หรือกว้างกว่านั้น เพื่อให้ได้อัตรา Physical Layer (PHY) สูงถึง 1 Gbps หรือแม้แต่ 2 Gbps โดยการใช้ทรัพยากรสเปกตรัมอย่างมีประสิทธิภาพ

2. การรับรองความน่าเชื่อถือของข้อมูล: การเข้ารหัสการแก้ไขข้อผิดพลาด LDPC

สภาพแวดล้อมของสายไฟอาจมีสัญญาณรบกวนจากแรงกระตุ้น (เช่น จากการสตาร์ทมอเตอร์) ซึ่งอาจทำให้เกิดข้อผิดพลาดในข้อมูลระเบิดได้ G.hn ใช้เทคโนโลยี Forward Error Correction (FEC) ที่เรียกว่ารหัสตรวจสอบ (LDPC) -Density Parity- ต่ำ.

การแก้ไขข้อผิดพลาดเชิงรุก:LDPC เป็นเทคนิคการเข้ารหัสขั้นสูงที่เข้าใกล้ขีดจำกัดของแชนนอน เครื่องส่งจะเพิ่มข้อมูลการตรวจสอบที่ซ้ำซ้อนลงในข้อมูล แม้ว่าผู้รับจะได้รับแพ็กเก็ตข้อมูลที่เสียหายบางส่วน แต่ก็สามารถใช้ข้อมูลการตรวจสอบนี้และการดำเนินการทางคณิตศาสตร์ที่ซับซ้อนเพื่อกู้คืนข้อมูลต้นฉบับได้โดยตรง โดยไม่จำเป็นต้องร้องขอการส่งสัญญาณซ้ำจากผู้ส่ง สิ่งนี้ช่วยปรับปรุงประสิทธิภาพการส่งข้อมูลอย่างมาก ลดเวลาแฝงที่เกิดจากการส่งสัญญาณซ้ำ และรับประกันความราบรื่นของแอปพลิเคชันแบบเรียลไทม์- เช่น การสตรีมวิดีโอ

3. กลไกการประสานงานเครือข่าย: TDMA และ CSMA

เลเยอร์ Media Access Control (MAC) ของ G.hn ใช้กลไกการประสานงานแบบไฮบริดโดยยึดตามเป็นหลักการเข้าถึงหลายครั้งแบบแบ่งเวลา (TDMA)เสริมด้วยผู้ให้บริการรับรู้การเข้าถึงหลายรายการพร้อมการหลีกเลี่ยงการชนกัน (CSMA/CA) .

การรับประกันคุณภาพการบริการ (QoS):สำหรับเวลาในการตอบสนอง-แอปพลิเคชันที่มีความละเอียดอ่อน เช่น วิดีโอและเสียง Domain Master (บทบาทการประสานงานในก.นเครือข่าย) ใช้ TDMA เพื่อจองช่วงเวลาการส่งข้อมูลเฉพาะสำหรับสตรีมข้อมูลเหล่านี้ เพื่อให้มั่นใจว่าได้รับแบนด์วิธที่รับประกันและความหน่วงต่ำ และหลีกเลี่ยงการชนกัน

รองรับการระเบิดข้อมูล:สำหรับการรับส่งข้อมูลปกติ สามารถใช้วิธี CSMA/CA โดยที่โหนดจะฟังช่องสัญญาณก่อนที่จะส่ง และส่งเฉพาะเมื่อไม่มีการใช้งาน จึงจัดการการรับส่งข้อมูลเครือข่ายโดยรวมได้อย่างมีประสิทธิภาพ

วิวัฒนาการและการเพิ่มประสิทธิภาพ: จากคลื่น 1 ถึงคลื่น 2

เทคโนโลยี G.hn ยังคงพัฒนาอย่างต่อเนื่อง โดยข้อเสนอของตลาดกระแสหลักในปัจจุบันมีประสิทธิภาพมากกว่าคลื่น 2มาตรฐาน.

G.hn เวฟ 1:มาตรฐานรุ่นแรก-ที่มีอัตรา PHY สูงสุด 1 Gbps และปริมาณการประมวลผลจริงที่ประมาณ 500 Mbps ภายใต้สภาวะที่เหมาะสม

G.hn เวฟ 2:มาตรฐานรุ่นที่สอง-เพิ่มอัตรา PHY เป็น 2 Gbps โดยการขยายย่านความถี่และเพิ่มประสิทธิภาพการเขียนโค้ด ตอบสนองความต้องการของแอปพลิเคชันอย่างการสตรีมวิดีโอ 8K เกม VR/AR และ-การถ่ายโอนไฟล์ความเร็วสูงได้อย่างมีประสิทธิภาพ Wave 2 ยังแนะนำเทคโนโลยี Quick Noise Adaptation (QNA) ซึ่งตรวจจับและปรับให้เข้ากับเสียงรบกวนได้เร็วกว่ารุ่นก่อนถึง 5 เท่า ลดความหน่วงแฝงได้อย่างมีประสิทธิภาพและปรับปรุงเสถียรภาพประสิทธิภาพในสภาพแวดล้อมการรบกวนที่ซับซ้อน

ข้อได้เปรียบทางเทคโนโลยีที่สำคัญ: MIMO และการส่งผ่านแบบเฟส{0}}

G.hn (โดยเฉพาะมาตรฐาน Wave 2) มักใช้หลายรายการ-อินพุตหลายรายการ-เอาต์พุต (MIMO)เทคโนโลยีซึ่งเป็นกุญแจสำคัญสู่ประสิทธิภาพที่เหนือกว่ามาตรฐานเก่า

การส่งข้อมูลหลาย-เส้นทาง:การสื่อสารด้วยสายไฟแบบดั้งเดิม (เช่น HomePlug ในยุคแรกๆ) โดยทั่วไปจะใช้สายไฟเพียงคู่เดียว (แบบสดและแบบนิวทรัล) สำหรับการส่ง-อินพุตเดี่ยว-เอาต์พุต (SISO) แบบเดี่ยว ในทางตรงกันข้าม G.hn MIMO สามารถใช้สายไฟสามเส้น (Live, Neutral และ Earth) ของระบบไฟฟ้าในบ้านเพื่อสร้างช่องส่งสัญญาณหลายช่อง นี่เหมือนกับการขยายถนน-เลนเดียวให้เป็นทางหลวงหลาย-เลน ซึ่งเพิ่มปริมาณการรับส่งข้อมูลและความเสถียรอย่างมาก

การแก้ปัญหาข้าม-ความท้าทายในช่วง:ในอาคารที่พักอาศัย ห้องต่างๆ อาจมีเฟสไฟฟ้าต่างกัน เทคโนโลยีรุ่นเก่าต้องดิ้นรนเพื่อให้ได้สัญญาณข้ามเฟส ส่งผลให้เครือข่ายขาดหายก.นเทคโนโลยี MIMO ใช้สัญญาณหลายเส้นทาง-อย่างมีประสิทธิภาพเพื่อให้บรรลุการสื่อสารที่มีประสิทธิภาพระหว่างเฟสต่างๆ ซึ่งขยายความน่าเชื่อถือและช่วงครอบคลุมเครือข่ายได้อย่างมาก

เปรียบเทียบกับเทคโนโลยีอื่นๆ

บันทึก:เมื่อเปรียบเทียบกับเทคโนโลยี Wi-Fi กระแสหลัก โซลูชันสายไฟ G.hn เหมาะสมกว่าในการแก้ปัญหาการครอบคลุมของสัญญาณหลังจากที่สัญญาณผ่านผนัง ทำให้ประสบการณ์การเชื่อมต่อมีความเสถียรมากขึ้น

สถานการณ์การใช้งาน

ด้วยความเร็วสูง เวลาแฝงต่ำ ความปลอดภัยสูง และความสามารถในการใช้ประโยชน์จากการเดินสายที่มีอยู่ เทคโนโลยี G.hn จึงถูกนำมาใช้กันอย่างแพร่หลายในหลายพื้นที่:

เครือข่ายในบ้าน:กำจัดจุดอับสัญญาณ Wi-Fi ให้การเชื่อมต่อแบบมีสาย-ความเร็วสูงที่เสถียร-สำหรับอุปกรณ์ต่างๆ เช่น สมาร์ททีวี คอนโซลเกม กล่องรับสัญญาณ IPTV- และพีซี

ส่วนขยายธุรกิจ:ในสำนักงาน โรงแรม อพาร์ทเมนต์ ฯลฯ ขยายการเข้าถึงเครือข่ายไปยังทุกห้องโดยไม่จำเป็นต้องก่อสร้าง ในขณะเดียวกันก็ให้การเข้าถึงเครือข่ายที่ปลอดภัยสำหรับแขก

อุตสาหกรรมและ IoT:ในการใช้งานต่างๆ เช่น ลิฟต์อัจฉริยะ สถานีชาร์จรถยนต์ไฟฟ้า และมิเตอร์อัจฉริยะ โดยใช้สายไฟสำหรับแบ็คฮอลและควบคุมข้อมูลอุปกรณ์ โดยหลีกเลี่ยงต้นทุนที่สูงในการวางสายเคเบิลสื่อสารในสภาพแวดล้อมที่ซับซ้อน
