ในเครือข่ายการเข้าถึงบรอดแบนด์สมัยใหม่FTTH (ไฟเบอร์ถึงบ้าน)ได้กลายเป็นโซลูชันการปรับใช้ที่โดดเด่น เนื่องจากความต้องการของผู้บริโภคสำหรับ-วิดีโอความละเอียดสูง ทีวีเชิงโต้ตอบ และอินเทอร์เน็ตความเร็วสูง-ยังคงเพิ่มขึ้นอย่างต่อเนื่องเครื่องรับ AGC CATV (เครื่องรับสัญญาณเคเบิลทีวีควบคุมอัตราขยายอัตโนมัติ)มีบทบาทสำคัญมากขึ้นภายในระบบ FTTH บทความนี้จะให้ภาพรวมที่ครอบคลุมของหลักการทำงาน ข้อได้เปรียบทางเทคนิค สถานการณ์การใช้งาน และแนวโน้มอุตสาหกรรมของตัวรับ FTTH AGC CATV- ซึ่งช่วยให้ผู้อ่านเข้าใจองค์ประกอบเครือข่ายที่จำเป็นนี้อย่างถ่องแท้
ตัวรับ FTTH AGC CATV คืออะไร?

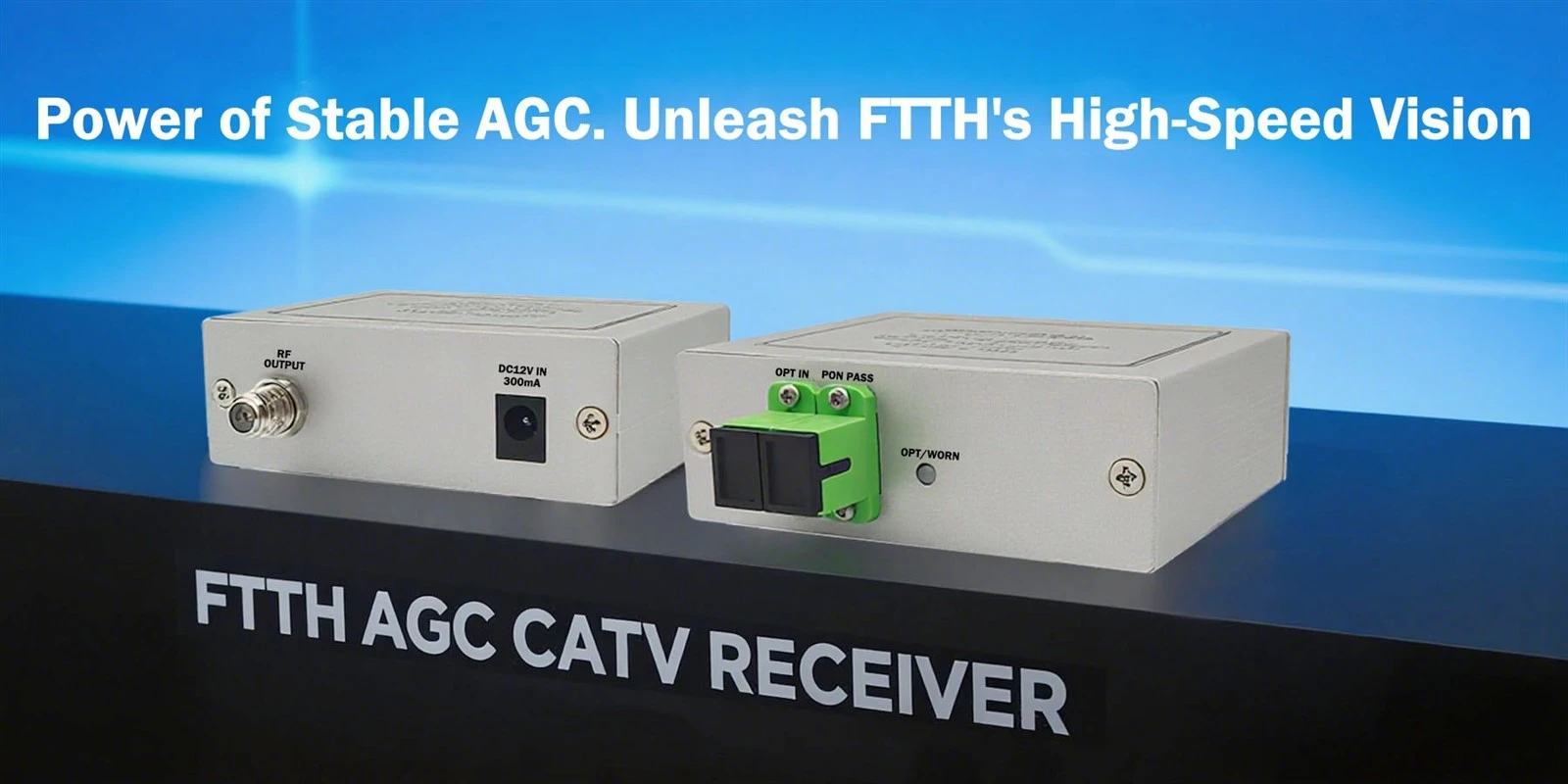

หนึ่งเครื่องรับ FTTH AGC CATVเป็นอุปกรณ์รับสัญญาณ RF (ความถี่วิทยุ) เฉพาะทางที่ออกแบบมาสำหรับไฟเบอร์-ไปยัง-เครือข่ายภายในบ้าน โดยจะแปลงสัญญาณ CATV แบบแอนะล็อกหรือดิจิทัลที่ส่งผ่านใยแก้วนำแสงกลับเป็นสัญญาณ RF ที่เข้ากันได้กับการกระจายสายโคแอกเชียล ทำให้สามารถส่งไปยังอุปกรณ์-ผู้ใช้ปลายทาง เช่น กล่องรับสัญญาณ-กล่องรับสัญญาณและโทรทัศน์
คำว่า "เอจีซี" ย่อมาจากการควบคุมอัตราขยายอัตโนมัติซึ่งเป็นเทคนิคการขยายสัญญาณแบบไดนามิกที่รับประกันระดับสัญญาณเอาต์พุตที่เสถียร-แม้ว่าพลังงานแสงอินพุตจะผันผวน- ดังนั้นจึงรักษา-การส่งสัญญาณวิดีโอคุณภาพสูงไว้ได้
มันทำงานอย่างไร: ภาพรวมแบบง่าย
การรับสัญญาณออปติคัล: อุปกรณ์รับสัญญาณแสง CATV ดาวน์สตรีม (โดยทั่วไปที่ความยาวคลื่น 1550 นาโนเมตร) ผ่านอินเทอร์เฟซไฟเบอร์มาตรฐาน เช่น SC/APC จาก OLT (Optical Line Terminal) หรือจุดกระจายแสง
ออปโต-การแปลงทางอิเล็กทรอนิกส์: เครื่องตรวจจับแสง PIN หรือ APD ในตัวจะแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า
การประมวลผลเอจีซี: วงจรควบคุมเกนอัตโนมัติจะปรับเกนของแอมพลิฟายเออร์แบบไดนามิกตามกำลังแสงที่เข้ามา เพื่อรักษาระดับเอาต์พุต RF ให้คงที่ภายในช่วงมาตรฐาน (เช่น 75 ± 3 dBµV)
เอาท์พุท RF: สัญญาณ RF ที่ได้รับการประมวลผลจะถูกส่งผ่านตัวเชื่อมต่อประเภท F- ไปยังเครือข่ายการกระจายโคแอกเชียลในบ้านของผู้ใช้
เหตุใด AGC จึงมีความสำคัญอย่างยิ่ง
ในการปรับใช้ FTTH ในโลกจริง- ความแปรผันของความยาวการเชื่อมต่อของไฟเบอร์ อัตราส่วนการแยก และอุณหภูมิโดยรอบอาจทำให้เกิดความแตกต่างอย่างมีนัยสำคัญในพลังงานแสงที่ได้รับจากจุดสิ้นสุดของผู้ใช้ ไม่มี AGC:
พลังงานแสงต่ำ→ ลดอัตราส่วนสัญญาณ-ถึง-สัญญาณรบกวน → หิมะหรือพิกเซลของวิดีโอ
พลังงานแสงสูง→ ความอิ่มตัวของแอมพลิฟายเออร์ → การบิดเบือนสัญญาณและการรบกวนระหว่างการปรับ
เครื่องรับ CATV ที่เปิดใช้งาน AGC- จะชดเชยความผันผวนเหล่านี้โดยอัตโนมัติเพิ่มความทนทานของระบบอย่างมากและรับประกันประสบการณ์ผู้ใช้ที่สม่ำเสมอ-มีความสำคัญอย่างยิ่งในเครือข่าย PON แบบแยกขนาดใหญ่- (เช่น 1:64 หรือสูงกว่า)
ข้อมูลจำเพาะทางเทคนิคที่สำคัญและเกณฑ์การคัดเลือก
| พารามิเตอร์ | ค่าทั่วไป/ช่วง | หมายเหตุ |
|---|---|---|
| ความยาวคลื่นอินพุต | 1550 นาโนเมตร | เข้ากันได้กับเครื่องขยายเสียง EDFA |
| ช่วงกำลังอินพุตออปติคัล | -10 ถึง +2 dBm (ช่วงที่มีผลของ AGC) | แนะนำให้ใช้ช่วงที่กว้างขึ้น |
| ระดับเอาท์พุท RF | 75 ± 3 dBµV | สอดคล้องกับมาตรฐานเช่น GY/T 106-1999 |
| ช่วงความถี่ | 47–862 MHz หรือ 54–1002 MHz | รองรับสเปกตรัมช่อง CATV เต็มรูปแบบ |
| C/N (พาหะ-ถึง-อัตราส่วนเสียงรบกวน) | มากกว่าหรือเท่ากับ 50 เดซิเบล | ตัวบ่งชี้สำคัญของคุณภาพสัญญาณ |
| CSO/CTB | น้อยกว่าหรือเท่ากับ -65 dBc | วัดความผิดเพี้ยนแบบไม่เชิงเส้น |
เมื่อเลือกเครื่องรับ ให้จัดลำดับความสำคัญของช่วงไดนามิก AGC ความเรียบของเอาต์พุต ความน่าเชื่อถือ และการรองรับโปรโตคอลการจัดการระยะไกล (เช่น SNMP หรือ TR-069)
สถานการณ์การใช้งาน
Triple-เล่นเครือข่าย FTTH: ส่งข้อมูล เสียง และบริการ CATV พร้อมกัน
การอัพเกรดไฟเบอร์ไลเซชันเครือข่าย HFC: การเปลี่ยนเครื่องขยายสัญญาณโคแอกเซียลแบบเดิมเพื่อเพิ่มแบนด์วิธและความครอบคลุม
การพัฒนาที่อยู่อาศัยใหม่ / ชุมชนอัจฉริยะ: ปรับใช้เป็นมาตรฐานใน-หน่วยการยกเลิกที่บ้าน
โรงแรม, อพาร์ทเมนต์คอมเพล็กซ์ (MDUs): การใช้งานแบบรวมศูนย์ช่วยลดต้นทุนการดำเนินงาน
แนวโน้มอุตสาหกรรมและแนวโน้มในอนาคต
วิวัฒนาการสู่ DOCSIS 4.0 และ 10G-PON: ตัวรับสัญญาณต้องรองรับแบนด์วิธที่สูงขึ้นและรูปแบบการมอดูเลตขั้นสูง
การจัดการระยะไกลอัจฉริยะ: การบูรณาการกับโมดูล IoT สำหรับ-การรายงานสถานะแบบเรียลไทม์และการบำรุงรักษาเชิงคาดการณ์
การย่อขนาดและการใช้พลังงานต่ำ: ตอบสนองความต้องการด้านสุนทรียศาสตร์และพลังงาน-ในที่พักอาศัย
รองรับการออกอากาศแบบ 4K/8K Ultra-แบบ HD: ต้องการการปรับปรุงอัตราส่วน C/N และประสิทธิภาพความเป็นเส้นตรง
