ตัวรับแสง FTTH คืออะไร? คู่มือที่ครอบคลุมสำหรับการแนะนำผู้ให้บริการเครือข่าย

การแนะนำ
เนื่องจากเครือข่ายไฟเบอร์-}ถึง-ที่บ้าน (FTTH) กลายเป็นมาตรฐานสากลสำหรับบรอดแบนด์ความเร็วสูง- การทำความเข้าใจองค์ประกอบที่สำคัญที่ทำให้แน่ใจได้ว่าประสิทธิภาพเป็นสิ่งสำคัญสำหรับผู้ให้บริการ ในจำนวนนี้ตัวรับแสง FTTHมีบทบาทสำคัญในการให้บริการวิดีโอ เสียง และข้อมูลอย่างราบรื่นแก่ผู้ใช้ปลายทาง- โพสต์ในบล็อกนี้จะเจาะลึกถึงพื้นฐานของตัวรับแสง FTTH ข้อกำหนดทางเทคนิค และเหตุใดจึงมีความสำคัญสำหรับผู้ให้บริการเครือข่าย

1. ตัวรับแสง FTTH คืออะไร

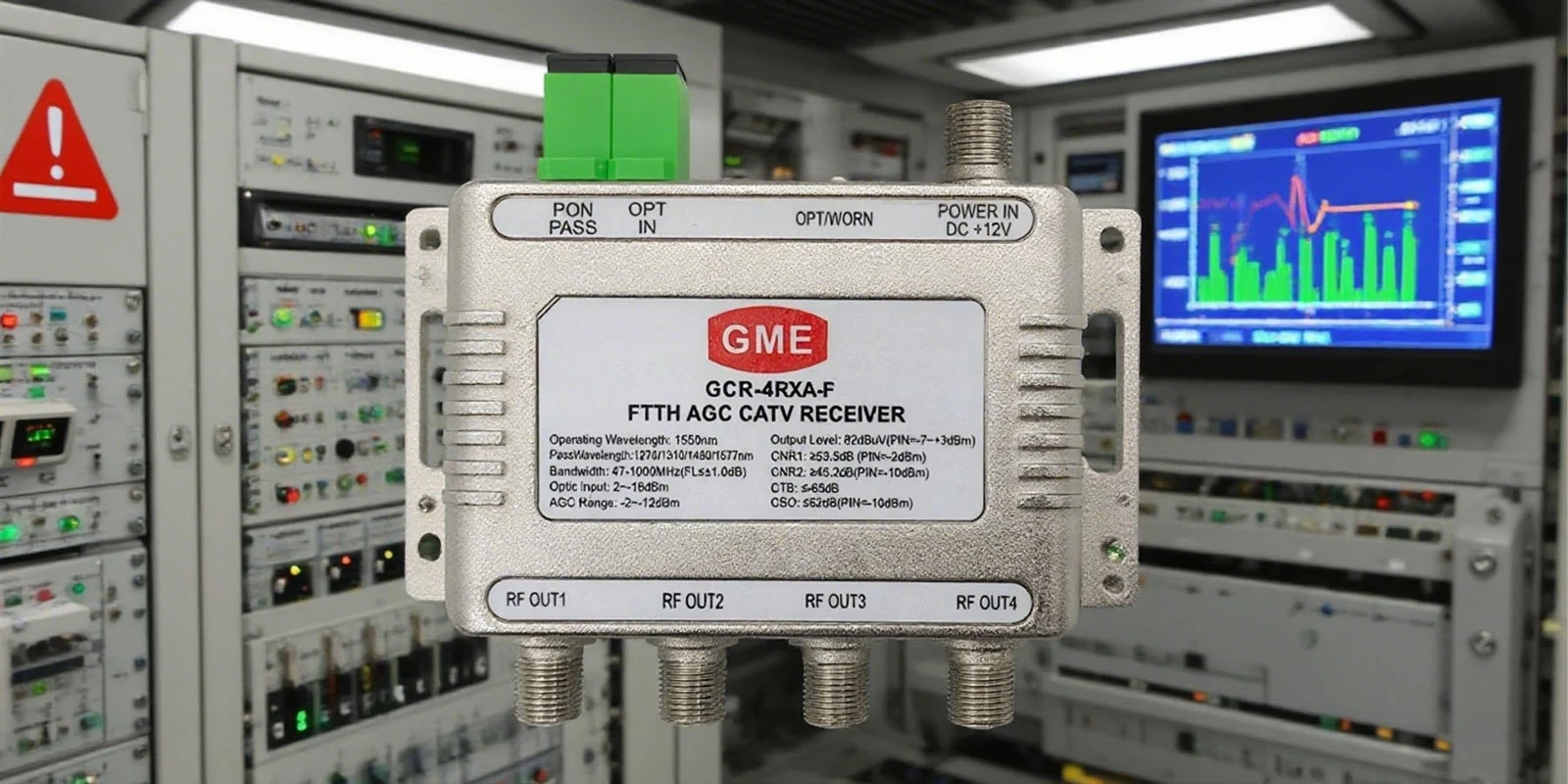

ตัวรับสัญญาณแสง FTTH คืออุปกรณ์ที่ติดตั้งในสถานที่ของผู้ใช้ (เช่น บ้านหรือสำนักงาน) เพื่อแปลงสัญญาณแสงที่ส่งผ่านสายเคเบิลไฟเบอร์เป็นสัญญาณไฟฟ้าสำหรับการกระจายผ่านสายโคแอกเซียลหรือเครือข่ายอีเทอร์เน็ต โดยทำหน้าที่เป็นสะพานเชื่อมระหว่างเครือข่ายออปติคอลแบบพาสซีฟ (PON) และอุปกรณ์ที่ต้องเผชิญกับลูกค้า- (เช่น กล่องรับสัญญาณ เราเตอร์ หรือทีวี)

ฟังก์ชั่นที่สำคัญ:

การแปลงโฟโตอิเล็กทริค: แปลสัญญาณแสง (โดยทั่วไปที่ความยาวคลื่น 1310 นาโนเมตร/1550 นาโนเมตร) เป็นสัญญาณไฟฟ้า RF

การขยายสัญญาณ: เพิ่มความแรงของสัญญาณเพื่อให้แน่ใจว่าระดับเอาต์พุตที่เหมาะสมที่สุด (เช่น 72–95 dBμV)

ลดเสียงรบกวน: ลดความเสื่อมของสัญญาณให้เหลือน้อยที่สุดโดยใช้เครื่องขยายสัญญาณรบกวนต่ำ- (เทคโนโลยี GaAs เป็นเรื่องปกติ)

2. ส่วนประกอบหลักและวิธีการทำงาน

ตัวรับแสง FTTH สมัยใหม่รวมส่วนประกอบขั้นสูงเพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพ:

โฟโตไดโอด: โดยปกติแล้วจะเป็นโฟโตไดโอด PIN ซึ่งแปลงแสงเป็นสัญญาณไฟฟ้าที่มีประสิทธิภาพควอนตัมสูง (70–90%) และกระแสมืดต่ำ

เครือข่ายการจับคู่ความต้านทาน: รับประกันการถ่ายโอนสัญญาณที่มีประสิทธิภาพระหว่างโฟโตไดโอดและแอมพลิฟายเออร์

เครื่องขยายสัญญาณรบกวนต่ำ- (LNA): สำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของสัญญาณ มักสร้างโดยใช้ชิป GaAs เพื่อลดเสียงรบกวน

ไมโครโปรเซสเซอร์-AGC แบบพื้นฐาน: ปรับเกนโดยอัตโนมัติตามระดับพลังงานอินพุต (เช่น -18dBm ถึง 0dBm) เพื่อรักษาเสถียรภาพเอาต์พุต

ตัวกรอง WDM: เปิดใช้บริการการเล่นสาม- (วิดีโอ เสียง ข้อมูล) โดยการแยกความยาวคลื่น (เช่น 1310nm/1490nm/1550nm)

 หลักการทำงาน:
สัญญาณแสงเข้าสู่เครื่องรับผ่านขั้วต่อ SC/APC หรือ FC/APC โฟโตไดโอดจะแปลงให้เป็นสัญญาณไฟฟ้า ซึ่งจากนั้นจะถูกขยาย กรอง และส่งออกผ่านพอร์ต RF (เช่น ขั้วต่อชนิด F-)

3. ข้อกำหนดทางเทคนิคที่ผู้ประกอบการควรรู้

สำหรับผู้ปฏิบัติงาน การเลือกตัวรับแสงที่เหมาะสมต้องคำนึงถึงพารามิเตอร์เหล่านี้:

4. ทำไมเครื่องรับแสง FTTHเรื่องสำหรับผู้ประกอบการ

ประสิทธิภาพต้นทุน: เครื่องรับสมัยใหม่ทำให้การเชื่อมต่อ- ไมล์สุดท้ายง่ายขึ้น โดยแทนที่โครงสร้างพื้นฐานทองแดงที่มีราคาแพง

อนาคต-การพิสูจน์อักษร: รองรับแอปพลิเคชันแบนด์วิธสูง- (เช่น วิดีโอ 4K/8K, IoT) และอัตราข้อมูลสูงสุด 10 Gbps

ประสบการณ์ผู้ใช้: คุณสมบัติต่างๆ เช่น การควบคุมอัตราขยายอัตโนมัติ (AGC) ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรแม้กำลังอินพุตจะผันผวนก็ตาม

ทริปเปิล-บูรณาการการเล่น: ด้วยเทคโนโลยี WDM ตัวรับสัญญาณเพียงตัวเดียวสามารถรองรับวิดีโอ เสียง และข้อมูลได้

5. ข้อควรพิจารณาในการปรับใช้

ความยืดหยุ่นต่อสิ่งแวดล้อม: เลือกเครื่องรับที่มีอุณหภูมิการทำงานกว้าง (-40 องศา ถึง 85 องศา ) สำหรับการใช้งานกลางแจ้ง

ความยืดหยุ่นของ AGC: เลือกใช้เครื่องรับที่มีช่วง AGC ที่ตั้งโปรแกรมได้ (เช่น -12dBm ถึง -2dBm) เพื่อปรับให้เข้ากับความแปรปรวนของเครือข่าย

ความปลอดภัยและความน่าเชื่อถือ: จัดลำดับความสำคัญของรุ่นที่มีการป้องกันไฟกระชาก (เช่น ตามมาตรฐาน IEC 1000-4-5) เพื่อป้องกันความเสียหายจากแรงดันไฟกระชาก

6. แนวโน้มในอนาคต

การย่อขนาด: การออกแบบที่กะทัดรัด (เช่น 75 มม. × 66 มม. × 28 มม.) สำหรับพื้นที่-การติดตั้งที่มีข้อจำกัด

คุณสมบัติการประหยัดพลังงาน-: เซ็นเซอร์อินฟราเรดเพื่อปิดเครื่องรับที่ไม่ได้ใช้

ความไวที่เพิ่มขึ้น: ค้นคว้าเทคนิคการรับสัญญาณที่สอดคล้องกันเพื่อประสิทธิภาพที่ดีขึ้น

เครื่องรับแสง FTTHเป็นสิ่งที่ขาดไม่ได้ในการให้บริการบรอดแบนด์คุณภาพสูง- ด้วยการทำความเข้าใจความแตกต่างทางเทคนิคและความสามารถในการพัฒนา ผู้ให้บริการเครือข่ายสามารถเพิ่มประสิทธิภาพการลงทุน เพิ่มความพึงพอใจของผู้ใช้ และสร้างเครือข่ายที่แข็งแกร่งในอนาคต{2}}พร้อม
