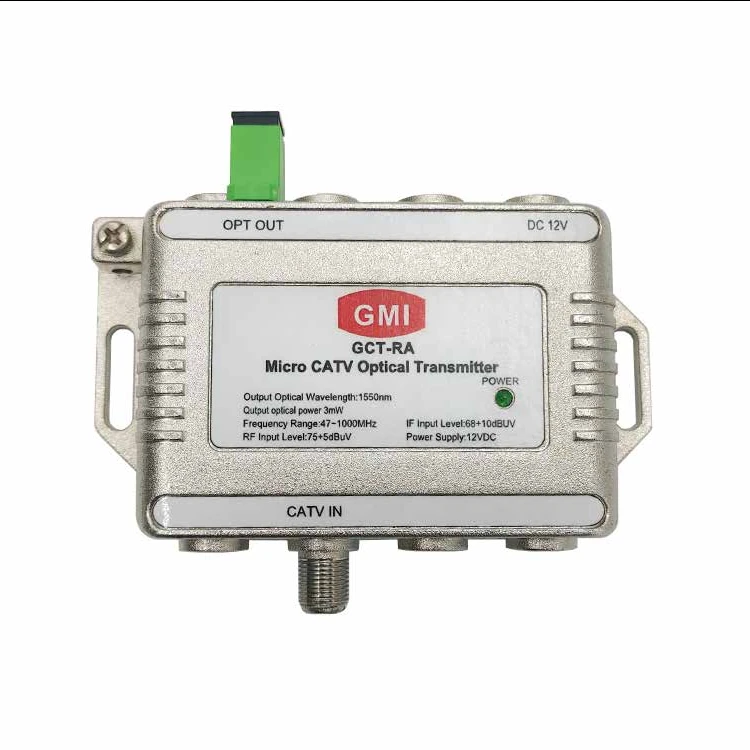

A เครื่องส่งสัญญาณออปติคัล CATVเป็นอุปกรณ์ที่ใช้ในเครือข่ายเคเบิลทีวี (CATV)ในการแปลงสัญญาณ RF ไฟฟ้า (ความถี่วิทยุ) เป็นสัญญาณออปติคัลสำหรับการส่งผ่านสายไฟเบอร์ออปติก เทคโนโลยีนี้เป็นสิ่งจำเป็นสำหรับระบบการกระจายเคเบิลทีวีที่ทันสมัยทำให้สามารถส่งสัญญาณทางไกลได้ทางไกลการส่งสัญญาณคุณภาพสูงพร้อมการสูญเสียและการรบกวนน้อยที่สุด
มันทำงานอย่างไร:
อินพุตสัญญาณ RF:เครื่องส่งสัญญาณจะได้รับสัญญาณ RF จากส่วนหัวเคเบิลทีวีซึ่งรวมถึงช่องโทรทัศน์หลายช่องและสัญญาณข้อมูล
การมอดูเลตเลเซอร์:สัญญาณ RF จะปรับเปลี่ยนเลเซอร์กำลังสูงโดยทั่วไปจะใช้การปรับโดยตรง(สำหรับแอปพลิเคชันราคาถูก) หรือการมอดูเลตภายนอก(เพื่อประสิทธิภาพที่ดีขึ้นและการบิดเบือนที่ลดลง)
เอาต์พุตสัญญาณออปติคัล:เลเซอร์มอดูเลตส่งสัญญาณออพติคอลซึ่งส่งผ่านสายเคเบิลไฟเบอร์ออปติกไปยังโหนดการกระจายหรือตัวรับแสง
การกระจายสัญญาณ:ในตอนท้ายที่ได้รับสัญญาณแสงจะถูกแปลงกลับเป็นสัญญาณ RF และแจกจ่ายให้กับผู้ใช้ปลายทางผ่านสายเคเบิลโคแอกเซียล
คุณสมบัติที่สำคัญ:
กำลังไฟสูง:โดยทั่วไปจะทำงานที่1310 นาโนเมตรหรือ1550 นาโนเมตรความยาวคลื่นสำหรับการส่งเส้นใยที่มีประสิทธิภาพ
การบิดเบือนและเสียงรบกวนต่ำ:ใช้เลเซอร์ DFB (คำติชมแบบกระจาย) เลเซอร์หรือEDFA (แอมพลิฟายเออร์ไฟเบอร์ Erbium-doped)เพื่อเพิ่มประสิทธิภาพ
การส่งทางไกล:เส้นใยออพติคอลลดการย่อยสลายของสัญญาณช่วยให้การส่งผ่านผ่านหลายสิบหรือหลายร้อยกิโลเมตร
การรองรับสัญญาณหลายสัญญาณ:สามารถส่งทีวีแบบอะนาล็อกทีวีดิจิตอลอินเทอร์เน็ตและบริการเสียงได้พร้อมกัน
แอปพลิเคชัน:
เครือข่าย CATV:ส่งสัญญาณเคเบิลทีวีผ่านโครงสร้างพื้นฐานใยแก้วนำแสง
ftth (ไฟเบอร์ไปที่บ้าน):ใช้ในเครือข่ายไฮบริดไฟเบอร์-โคแอ็กซ์ (HFC) สำหรับบรอดแบนด์ความเร็วสูง
การส่งข้อมูล IPTV & DATA:รองรับวิดีโอดิจิตอลและบริการอินเทอร์เน็ตความเร็วสูง
