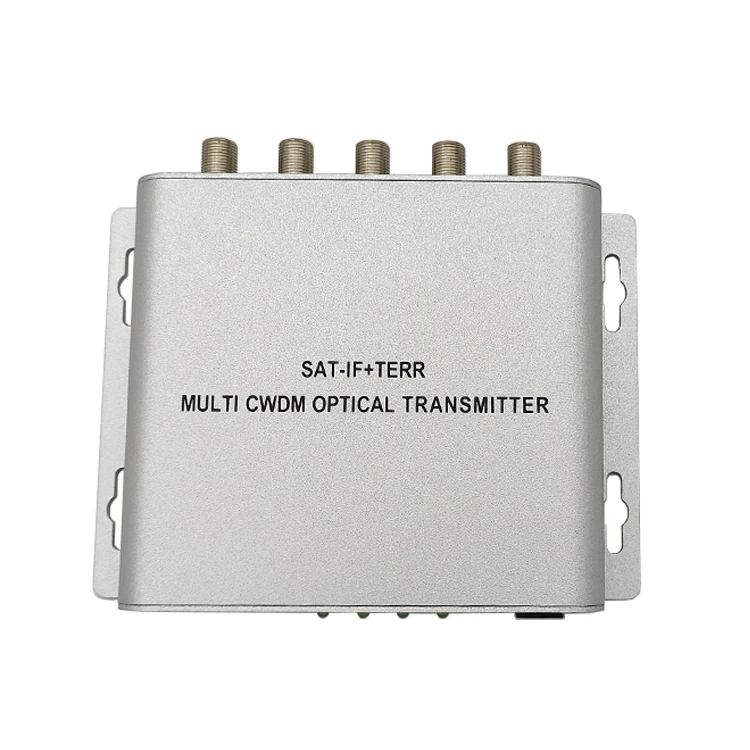

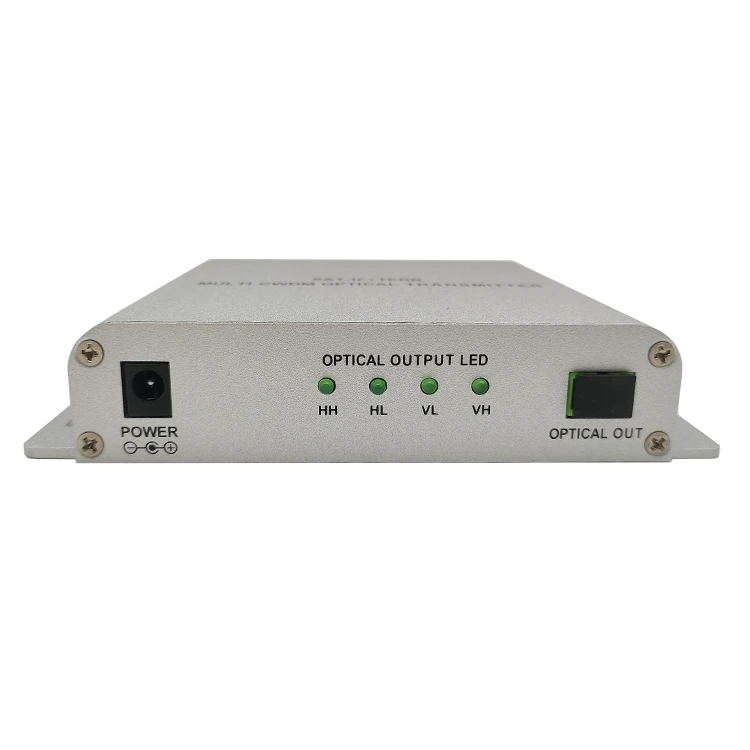

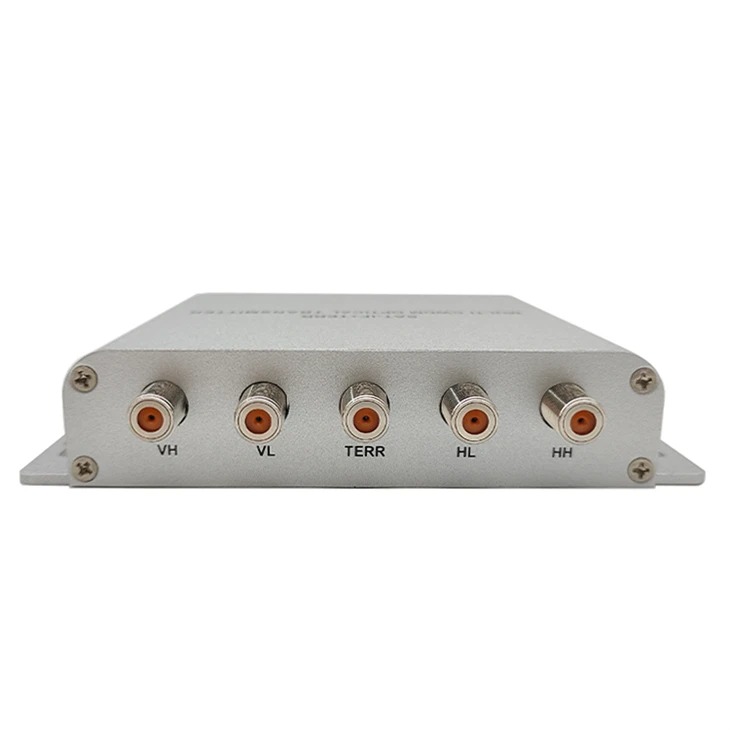

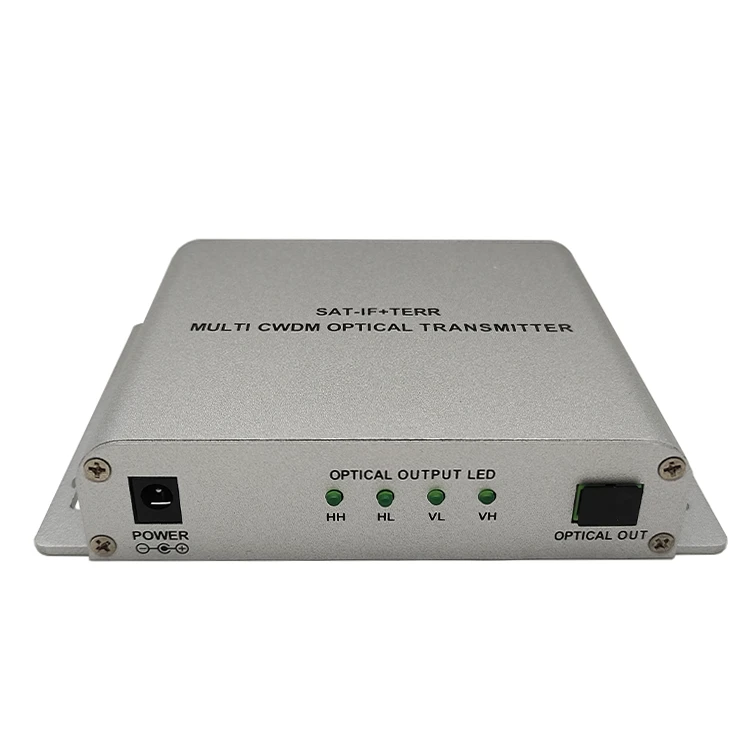

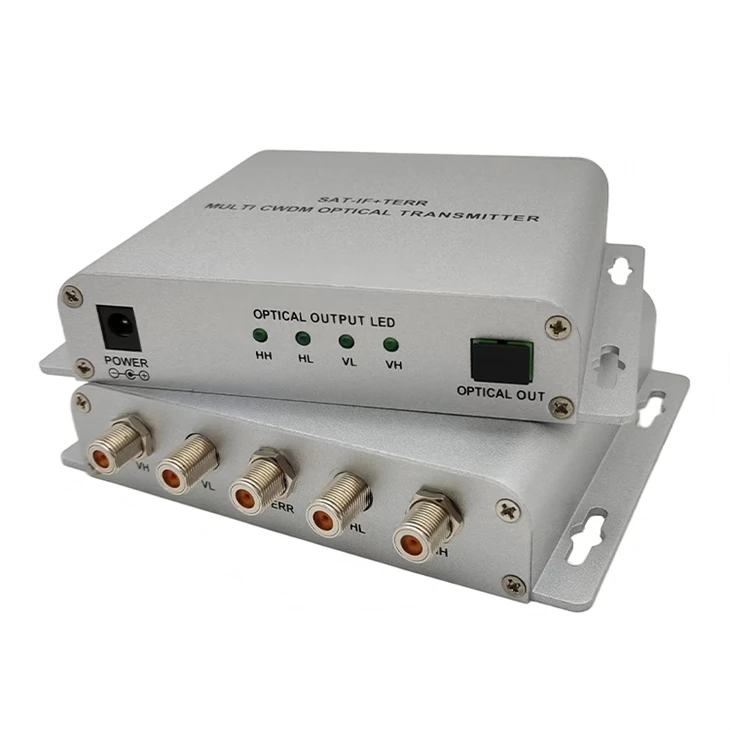

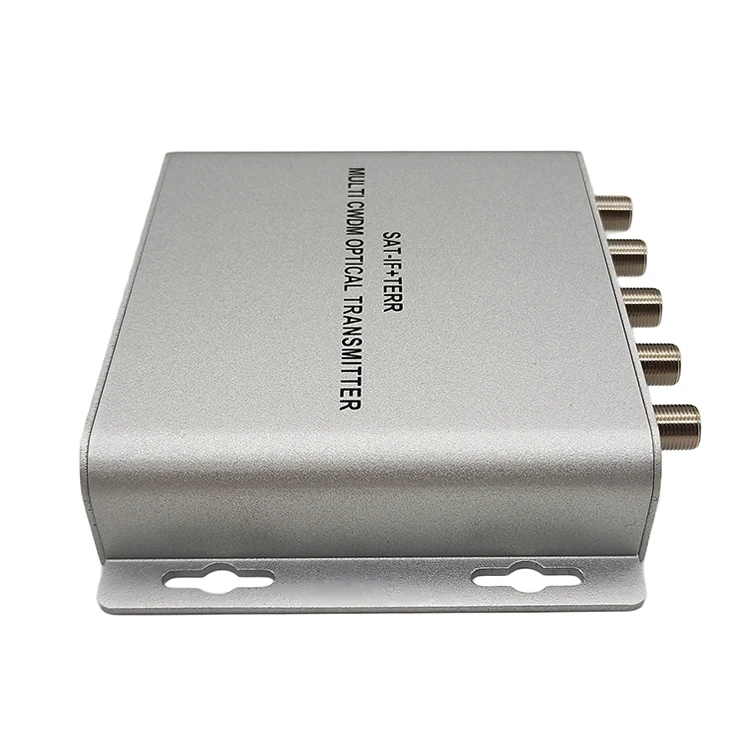

เครื่องส่งแบบออปติคัล SAT-IF+TERR MULTI CWDM รองรับความถี่กลางผ่านดาวเทียมหลาย-ช่องสัญญาณและอินพุตสัญญาณ RF ของโทรทัศน์ภาคพื้นดิน ใช้เทคโนโลยีมัลติเพล็กซ์การแบ่งความยาวคลื่นหยาบเพื่อแปลงสัญญาณ RF แบบคอมโพสิตเป็นสัญญาณแสงความยาวคลื่นเฉพาะ- ทำให้ได้รับความเที่ยงตรงสูง -ระยะไกล- และไฟเบอร์- ซึ่งช่วยประหยัดการส่งสัญญาณทีวีแบบออปติคัล
คุณสมบัติ
- ออกแบบมาสำหรับระบบแสงดาวเทียม
- ช่วงความถี่การทำงานกว้าง: 47-2150MHz
เสาร์-ถ้า : 950MHz~2150MHz
CATV : 47MHz~860MHz
- ความเป็นเส้นตรงและความเรียบที่ดีเยี่ยม
- ใช้การสูญเสียผลตอบแทนสูงของไฟเบอร์โหมดเดี่ยว 1- คอร์
- การใช้อุปกรณ์ที่ใช้งานแอมพลิฟายเออร์ GaAs
- เทคโนโลยีเสียงรบกวนต่ำเป็นพิเศษ
- สร้าง-ใน CWDM โดยใช้เลเซอร์แพ็คเกจขนาดเล็กโคแอกเซียล DFB
- เอาต์พุต 13/18V,0/22KHz สำหรับการทำงานของ LNB
- การกระจายโหนดออปติคอลสูงสุด 32 โหนด
ข้อมูลจำเพาะ
|
พารามิเตอร์ทางแสง |
TERR+SAT-IF พารามิเตอร์ |
||
|
การสูญเสียผลตอบแทนทางแสง |
มากกว่าหรือเท่ากับ 45 |
ช่วงความถี่ |
47~2150เมกะเฮิรตซ์ |
|
พลังงานแสงเอาท์พุต |
4x+3เดซิเบลม |
ความเรียบ |
±1.5 |
|
ขั้วต่อแสง |
เซาท์แคโรไลนา/เอพีซี |
ระดับเอาต์พุต (AGC) |
มากกว่าหรือเท่ากับ 80±5@TERR มากกว่าหรือเท่ากับ 78±10@SAT-IF |
|
ความยาวคลื่นแสงเอาท์พุต (นาโนเมตร) |
1510-1570 |
C/R |
มากกว่าหรือเท่ากับ 52 |
|
พารามิเตอร์อื่น ๆ |
ซีเอสโอ |
มากกว่าหรือเท่ากับ 65 |
|
|
ขั้วต่อ RF |
เอฟ-เพศหญิง |
ซีทีบี |
มากกว่าหรือเท่ากับ 62 |
|
พาวเวอร์ซัพพลาย |
ดีซี-24V |
การสูญเสียผลตอบแทน |
มากกว่าหรือเท่ากับ 12 |
|
การใช้พลังงาน(W) |
<6 |
ความแม่นยำ 22KHz |
22±4 |
|
ขนาด(มิลลิเมตร) |
143x110x28.8 |
แหล่งจ่ายไฟ LNB |
13/18 |
