คำอธิบาย
54 ถึง 2150 MHz DBS, OTA, เครื่องขยายสัญญาณที่ขับเคลื่อนด้วยสาย CATV พร้อมอัตราขยายไปข้างหน้า 14 dB และการส่งกลับย่านความถี่ย่อยแบบพาสซีฟ
สถานการณ์
ต้องใช้สัญญาณ DBS และ CATV หรือ Over The Air ในหลายตำแหน่งที่เชื่อมต่อผ่านสายโคแอกเชียล
สารละลาย

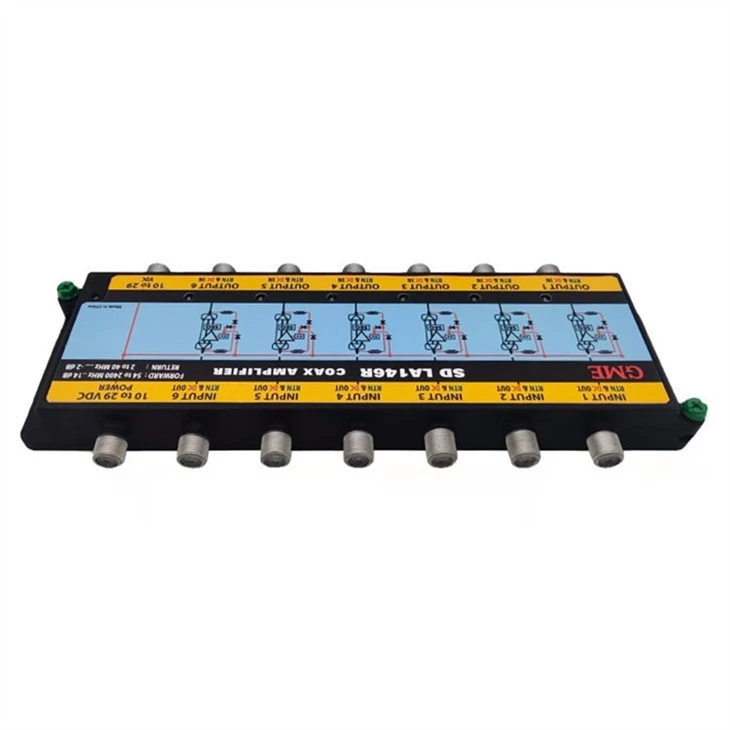

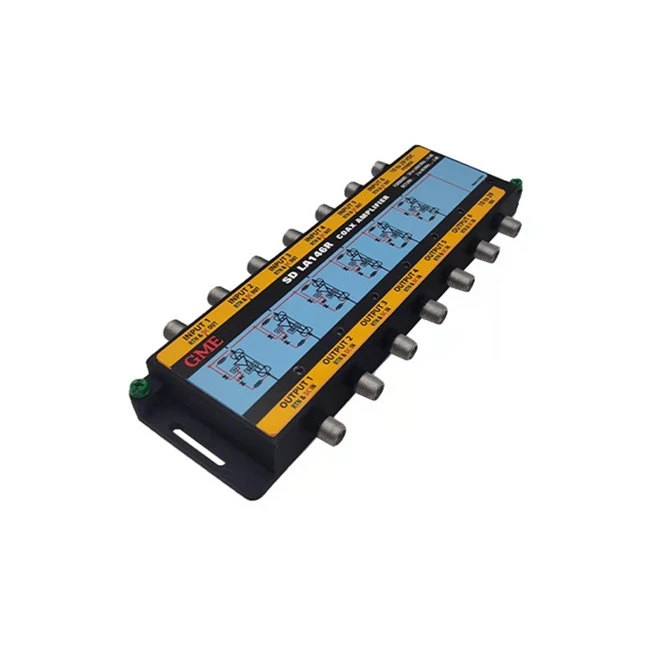

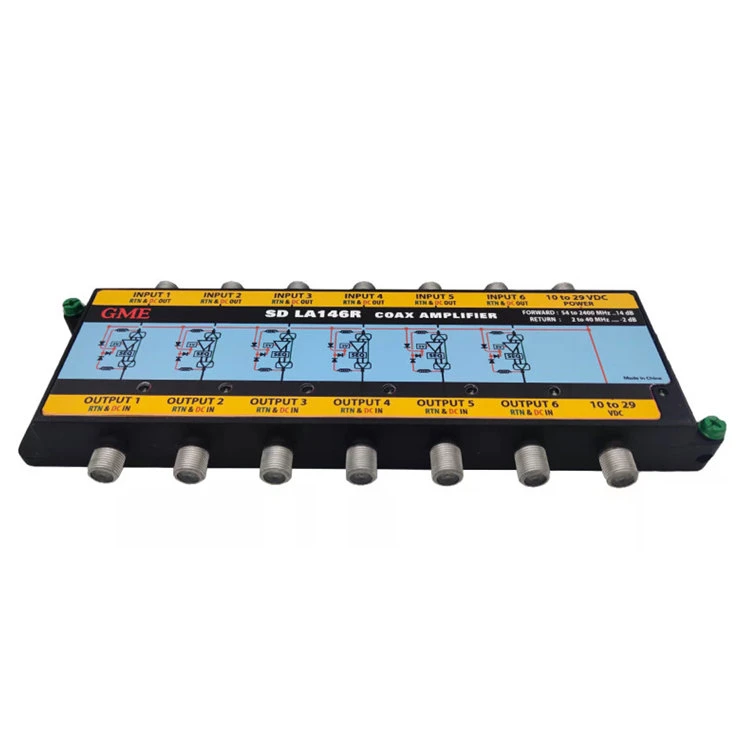

เครื่องขยายสัญญาณโคแอกเชียลอินพุตรุ่น LA146R 6 พร้อมเส้นทางย้อนกลับอาจเป็นสายโคแอกเชียลที่จ่ายไฟจากขั้วต่อเอาต์พุต RF แต่ละตัว รุ่น LA146R-T มีแหล่งจ่ายไฟภายนอกสำหรับการจ่ายไฟโดยตรง คุณลักษณะการอนุรักษ์พลังงานช่วยให้เครื่องขยายเสียงทำงานอย่างมีประสิทธิภาพที่ 12 ถึง 29 โวลต์
ข้อมูลจำเพาะ
|
สมุฏฐาน: กวางตุ้ง จีน |
|||||
|
จำนวนรุ่น: GDAMP-038 (LA146R) |
|||||
|
รายการ |
นาที |
ประเภท |
สูงสุด |
หน่วย |
เงื่อนไข |
|
จำนวนอินพุต |
|
6 |
|
|
วันเสาร์ที่ 1 ถึง วันเสาร์ที่ 6 |
|
จำนวนเอาต์พุต |
|
6 |
|
|
ออก 1 ถึง ออก 6 |
|
ช่วงความถี่อินพุต |
250 |
|
2150 |
เมกะเฮิรตซ์ |
|
|
กำไรอยู่ที่ 2150 |
13 |
|
15 |
เดซิเบล |
|
|
ความลาดชัน 250 ถึง 2150 MHz |
3 |
4 |
5 |
เดซิเบล |
|
|
ความต้านทานที่กำหนด |
|
75 |
|
Ω |
|
|
การสูญเสียผลตอบแทน (อินพุตและเอาต์พุต) |
|
|
-10 |
เดซิเบล |
250 – 2150 เมกะเฮิรตซ์ |
|
การแยกตัว |
30 |
|
|
เดซิเบล |
โดยมีสัญญาณที่ใช้กับอินพุตและเอาต์พุตใดๆ เพื่อใช้อ้างอิง การแยกที่วัดได้จากเอาต์พุตอื่นๆ ทั้งหมดจะมากกว่า |
|
พลัง |
|
|
|
|
|
|
แหล่งจ่ายไฟ |
|
|
|
|
อุปกรณ์จ่ายไฟ 20 โวลต์ 1 A จำนวน 2 ชุด |
|
แรงดันไฟฟ้าที่ใช้กับขั้วต่อเอาต์พุต |
10 |
|
28 |
วีดีซี |
แอมพลิฟายเออร์แต่ละตัวจะทำงานตามข้อกำหนดเมื่อมีการใช้แรงดันไฟฟ้ากับขั้วต่อเอาต์พุตของแอมพลิฟายเออร์แต่ละตัวและจะเป็น |
|
แรงดันไฟฟ้าเข้าสู่ขั้วต่ออินพุต |
10 |
|
28 |
วีดีซี |
แอมพลิฟายเออร์แต่ละตัวจะทำงานตามข้อกำหนดเมื่อมีการใช้แรงดันไฟฟ้ากับขั้วต่ออินพุต แรงดันไฟฟ้าจะไม่ปรากฏ |
|
จ่ายไฟ 20 โวลต์ที่พอร์ต DC LNB |
|
20 |
|
|
แรงดันไฟฟ้านี้จะจ่ายไฟให้กับแอมพลิฟายเออร์ทั้งหกตัวและจะมีแรงดันไฟฟ้า 20 โวลต์อยู่ที่ขั้วต่ออินพุตของแอมพลิฟายเออร์แต่ละตัว ไม่มีแรงดันไฟฟ้า |
|
จ่ายไฟ 20 โวลต์ที่พอร์ต DC AMP |
|
|
|
|
แรงดันไฟฟ้านี้จะจ่ายไฟให้กับแอมพลิฟายเออร์ทั้งหกตัว จะไม่มีแรงดันไฟฟ้าปรากฏที่อินพุตหรือเอาต์พุตของเครื่องขยายเสียง |
|
จ่ายไฟ 20 โวลต์ที่พอร์ต DC LNB |
|
20 |
|
วีดีซี |
แรงดันไฟฟ้า 20 โวลต์ที่จ่ายให้กับพอร์ต DCLNB จะส่งผ่านไปยังพอร์ต DC |
|
พอร์ต DC AMP เป็นพอร์ต DC ในปัจจุบัน |
1.5 |
|
|
A |
|
|
แรงดันไฟฟ้าที่ใช้สูงสุด |
|
|
28 |
วีดีซี |
ต้องคงอยู่ได้เมื่อใช้กับพอร์ตใดๆ หรือทั้งหมดเป็นเวลาน้อยกว่าหรือเท่ากับ 24 ชั่วโมง |
|
ช่วงผ่านกระแส DC |
0 |
|
1.5 |
A |
|
|
ความต้านทานกระแสตรง |
|
|
0.2 |
โอห์ม |
ใช้ไม่ได้กับสายเคเบิล |
|
แรงดันตกคร่อมกระแสตรง |
|
|
0.4 |
วีดีซี |
ใช้ไม่ได้กับสายเคเบิล |
|
DiSEq |
|
|
|
|
|
|
ช่วงความถี่ DiSEqC |
17.6 |
22 |
26.4 |
กิโลเฮิร์ตซ์ |
ต้องผ่านโดยไม่มีการเสื่อมหรือบิดเบี้ยว |
|
อ้างอิงข้อมูลจำเพาะ Eutelsat DiSEqC 2.0 |
|||||
|
ความต้านทานของอุปกรณ์ DiSEqC |
1000 |
|
|
Ω |
ความต้านทานที่อุปกรณ์แสดงต่อกราวด์ ข้ามช่วงความถี่ DiSEqC |
|
DiSEqC ผ่านอิมพีแดนซ์ |
|
|
1 |
Ω |
อิมพีแดนซ์ที่อุปกรณ์มีในเส้นทางทะลุ ข้ามช่วงความถี่ DiSEqC |
|
คำควบคุม ETC สำหรับการสลับ 13/18 |
|
|
|
|
ต้องผ่านโดยไม่มีการเสื่อมหรือบิดเบี้ยว การมีอยู่ของมันจะต้องไม่ส่งผลกระทบต่อประสิทธิภาพของ RF |
|
อ้างอิงข้อมูลจำเพาะฟังก์ชันกล่องสวิตช์ EchoStar 13/18 |
|||||
