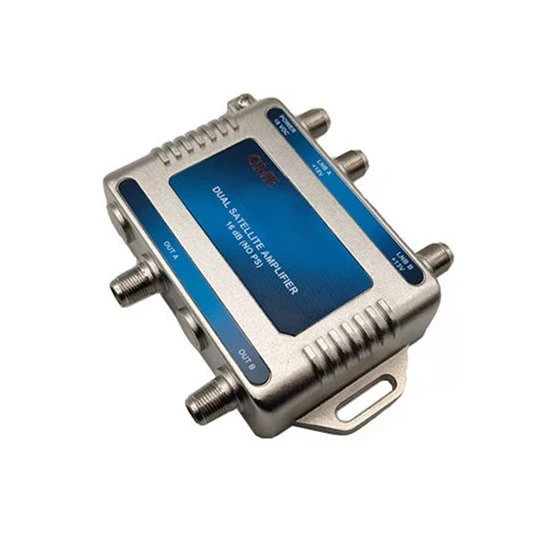

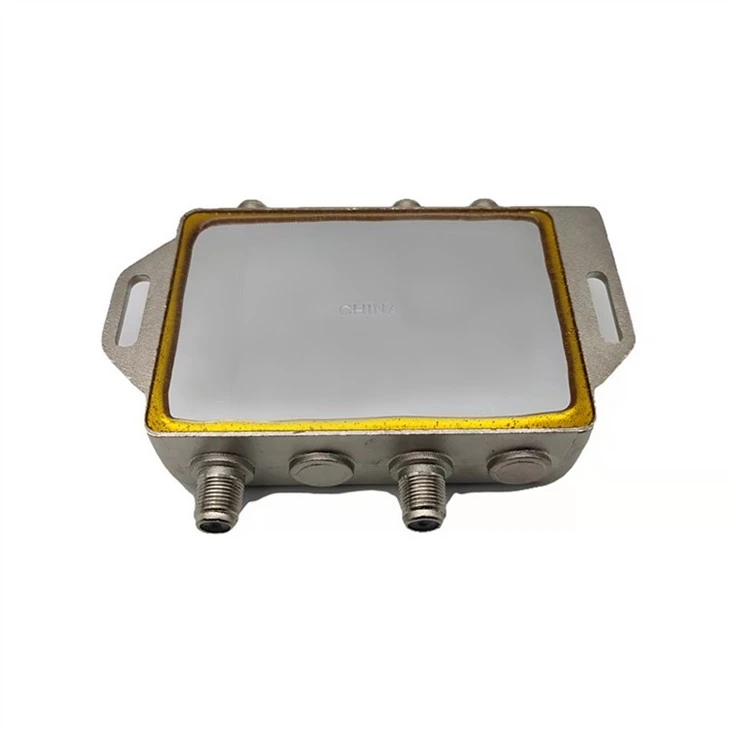

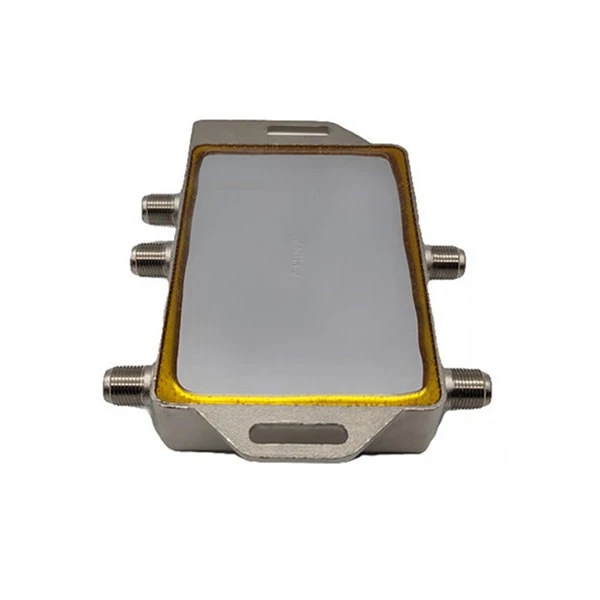

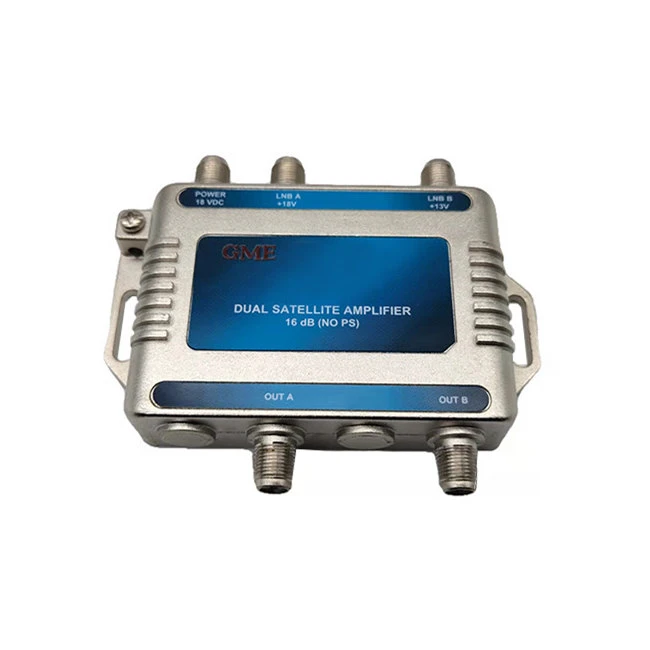

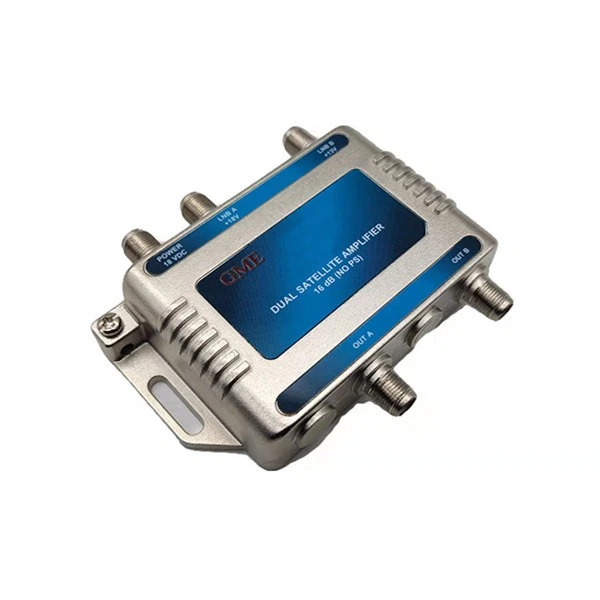

ดาวเทียมคู่ถ้าเครื่องขยายเสียง

สมุฏฐาน: กวางตุ้ง จีน

จำนวนรุ่น: GDAMP-025 (4216)

รายการ

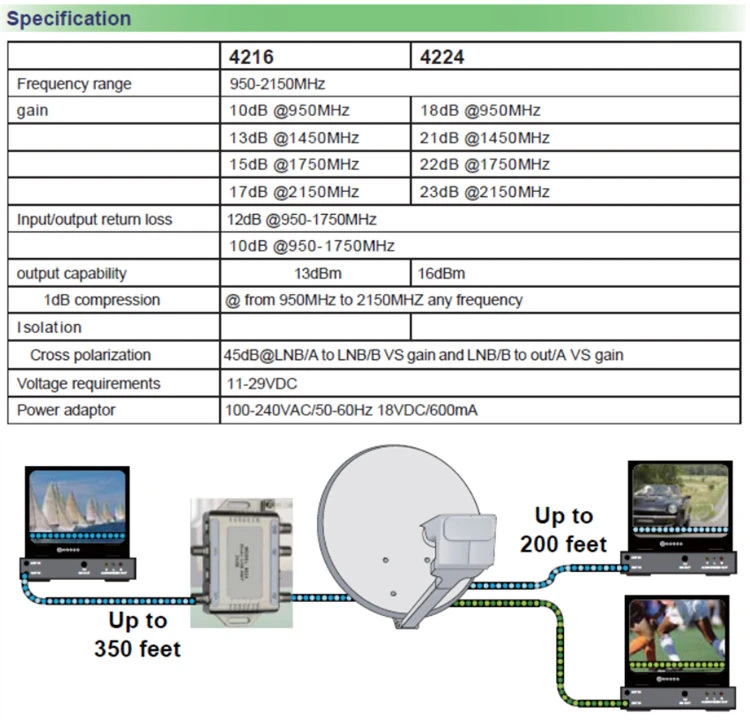

ทั่วไป

ขีดจำกัดการควบคุมคุณภาพ

เงื่อนไขการทดสอบ

1. พาสแบนด์

950 ~ 2150เมกะเฮิร์ตซ์

2. กำไร

10 เดซิเบล

ขั้นต่ำ 9 เดซิเบล

ที่ 950 เมกะเฮิรตซ์

12 เดซิเบล

ต่ำสุด 10 เดซิเบล

ที่ 1200 เมกะเฮิรตซ์

13 เดซิเบล

ต่ำสุด 11 เดซิเบล

ที่ 1450 เมกะเฮิรตซ์

15 เดซิเบล

ขั้นต่ำ 12 เดซิเบล

ที่ 1750 MHz

17 เดซิเบล

ต่ำสุด 15 เดซิเบล

ที่ 2150 เมกะเฮิรตซ์

3.การสูญเสียผลตอบแทน (อินพุต)

- 14 เดซิเบล

-12 เดซิเบล นาที

950 ~ 1750เมกะเฮิร์ตซ์

- 12 เดซิเบล

-10 เดซิเบล นาที

1750 ~ 2150เมกะเฮิร์ตซ์

(เอาท์พุท)

- 15เดซิเบล

- 12 เดซิเบล นาที

950 ~ 1750เมกะเฮิร์ตซ์

- 12 เดซิเบล

- 10 เดซิเบล นาที

1751 ~ 2150MHz

4. การแยก (LNB/A ถึง LNB/B)

- 45 เดซิเบล

- 40 เดซิเบล นาที

950 ~ 1750เมกะเฮิร์ตซ์

- 42 เดซิเบล

- 38 เดซิเบล นาที

1751 ~ 2150MHz

(ออกไปข้างนอก)

- 47 เดซิเบล

- 40 เดซิเบล นาที

950 ~ 1750เมกะเฮิร์ตซ์

- 42 เดซิเบล

- 38เดซิเบล นาที

1751 ~ 2150MHz

(โพลาไรซ์ข้าม: LNB/A ไป OUTB VS GAIN และ LNB/B ไป OUTA VS GAIN)

- 47 เดซิเบล

- 43 เดซิเบล นาที

950 ~ 1750เมกะเฮิร์ตซ์

- 45 เดซิเบล

- 40เดซิเบล นาที

1751 ~ 2150MHz

5. ความสามารถในการส่งออก

13 เดซิเบลม

ต่ำสุด 10 dBm

การบีบอัด 1dB

ที่ความถี่ตั้งแต่ 950 MHz ถึง 2150MHz

6. รูปเสียง

7.2dB

8.5dBสูงสุด

950-2150MHz

7. แรงดันเอาต์พุต LNB

LNB ก: +18VDC
LNB B: +13VDC

ที่อะแดปเตอร์

8. การบริโภคในปัจจุบัน

150 มิลลิแอมป์

130-185mA

ที่ 18.0VDC ไม่รวมกระแส LNB

9. คอนเนคเตอร์

ประเภท F หญิง

พอร์ตทั้งหมด

10. ความต้านทาน

75 โอห์ม

พอร์ตทั้งหมด
