คำอธิบาย

เครื่องขยายสัญญาณ DBS 250 ถึง 2150 MHz พร้อมอัตราขยาย 25 dB, การเปิดเครื่อง LNB และการชดเชยความชัน

สถานการณ์

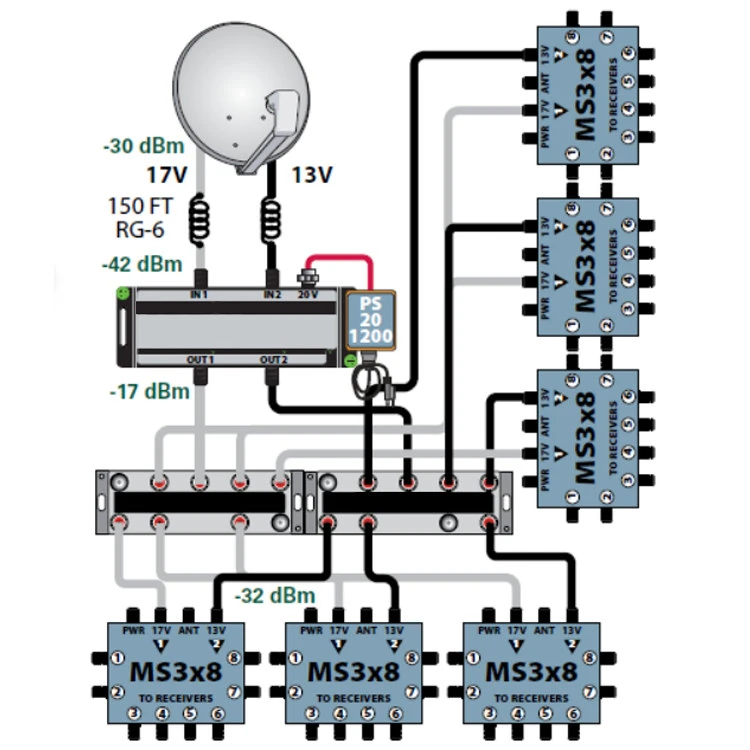

จำเป็นต้องจ่ายไฟสัญญาณ DBS 250 ถึง 2150 MHz จาก LNB คู่ ล็อคขั้ว และขยายสัญญาณเพื่อป้อนสวิตช์หลายตัว

สารละลาย

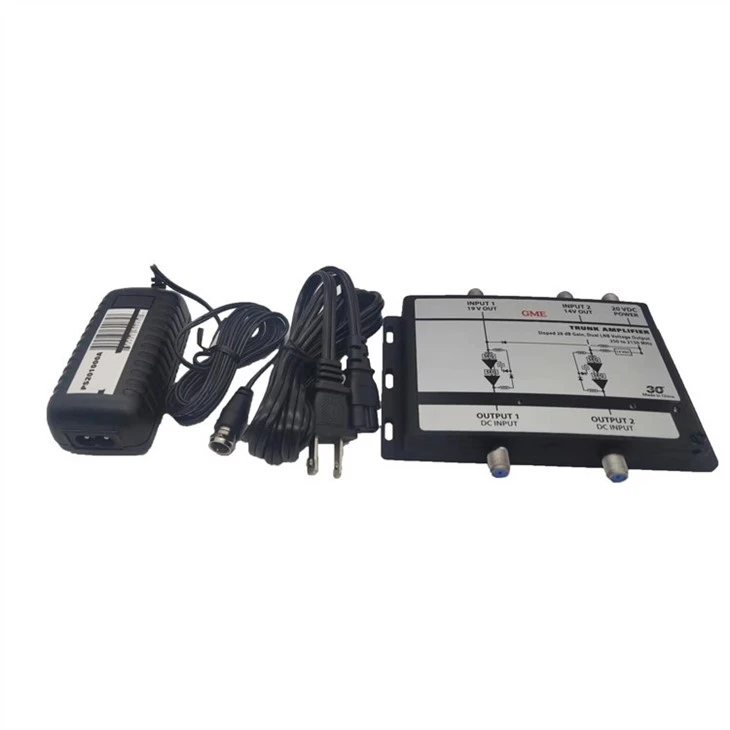

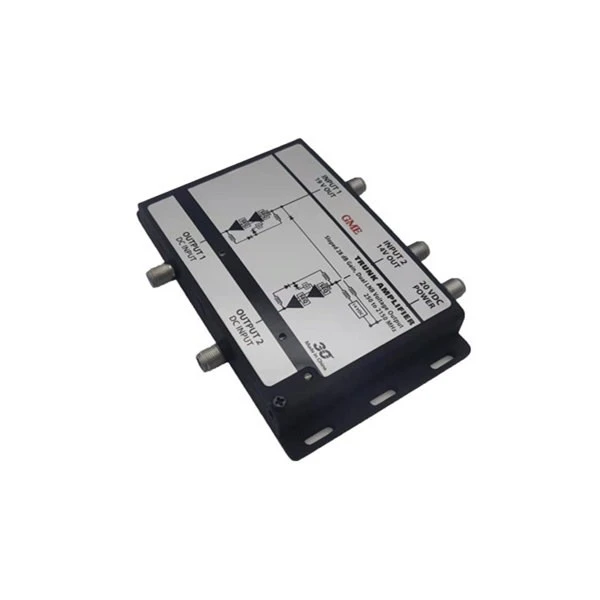

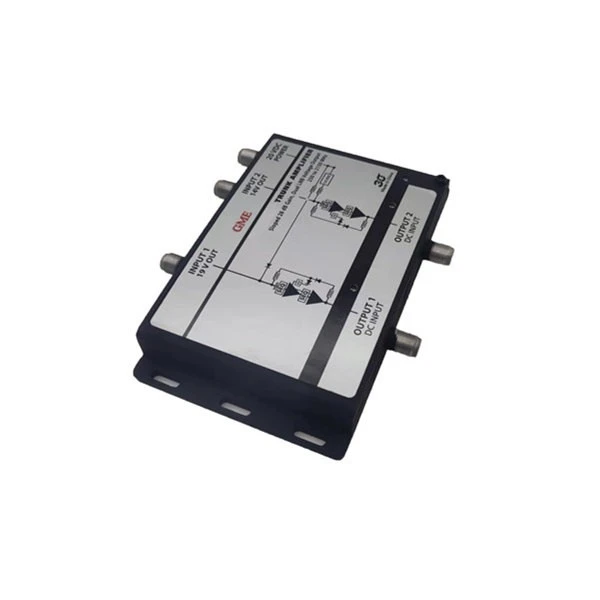

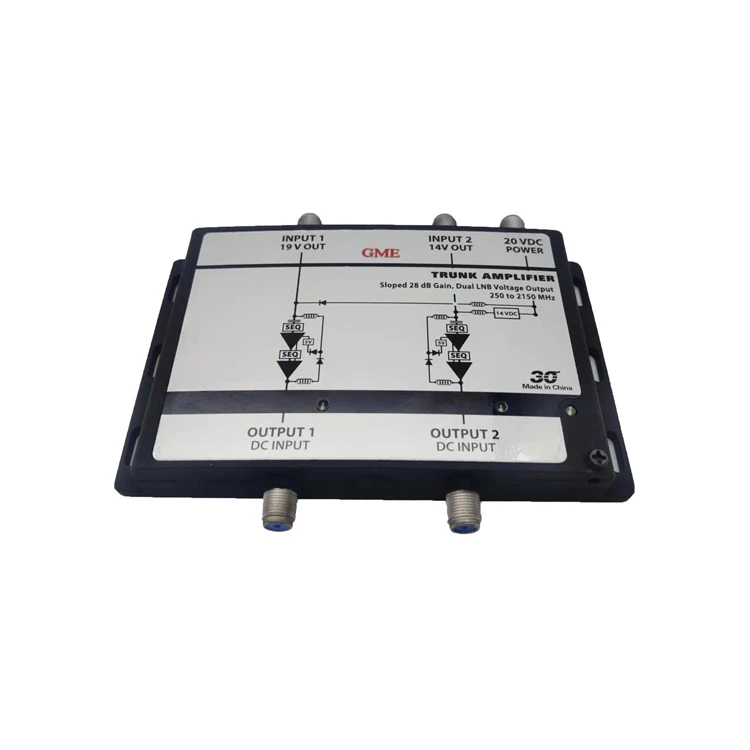

เครื่องขยายสัญญาณ DUAL LNB ขนาด 28 dB รุ่น SD TA282-T ให้กำลัง DBS dual LNB, ขยายสัญญาณ และเน้นความถี่สูงล่วงหน้าเพื่อชดเชยความชันของสายเคเบิล

ข้อมูลจำเพาะ

สมุฏฐาน: กวางตุ้ง จีน
จำนวนรุ่น: GDAMP-018 (SD TA282-T)
รายการ	ทั่วไป	ขีดจำกัดการควบคุมคุณภาพ	เงื่อนไขการทดสอบ
ความถี่ พิสัย			250-2150MHz
ได้รับ
	+20เดซิเบล	+18เดซิเบลต่ำสุด	950MHz
	+24เดซิเบล	+22เดซิเบลต่ำสุด	1750MHz
	+28เดซิเบล	+26เดซิเบลต่ำสุด	2150MHz
ความเรียบ
ไม่รวมความลาดชัน	±0.2dB	±0.5dB สูงสุด	คลื่นความถี่ 24MHz ใดก็ได้
ความลาดชัน	6dB	ขั้นต่ำ 5dB	250-2150MHz
กลับขาดทุน
อินพุต/เอาท์พุต	-12dB	-10dB ต่ำสุด	250-2150MHz
การแยกตัว
โพลาไรซ์ข้าม	-35dB	-30dB ขั้นต่ำ	250-2150MHz
อินพุตไปยังอินพุต	-35dB	-30dB ขั้นต่ำ	250-2150MHz
เอาท์พุตไปยังเอาท์พุต	-35dB	-30dB ขั้นต่ำ	250-2150MHz
ความสามารถในการป้อนข้อมูล
การบีบอัด 1dB	96dBuV	สูงสุด 95dBuV	ที่อินพุต 950MHz
กระแสตรงผ่านแรงดันตก		สูงสุด 1.2VDC	เอาท์พุตไปยังอินพุต
ความต้านทาน		75 โอห์ม	พอร์ตอินพุต/เอาต์พุต
ตัวเชื่อมต่อ		ประเภท F เพศหญิง	พอร์ตทั้งหมด
แรงดันไฟขาออกบนพอร์ตอินพุต
พอร์ตอินพุต 1		19±0.5VDC	กำลังโหลด 500mA
พอร์ตอินพุต 2		13 ± 0.5VDC	กำลังโหลด 500mA
อะแดปเตอร์ไฟฟ้า
ป้อนข้อมูล		100-240VAC, 50/60เฮิร์ต
เอาท์พุต		20VDC, 1200mA
ระดับซีอีซี		วี
