คำอธิบาย

DBS, OTA, CATV, เครื่องขยายสัญญาณแบบใช้สาย 54 ถึง 3000 MHz พร้อมอัตราขยายไปข้างหน้าและความถี่ย่อย- 2 ถึง 42 MHz พาสซีฟส่งคืน

สถานการณ์

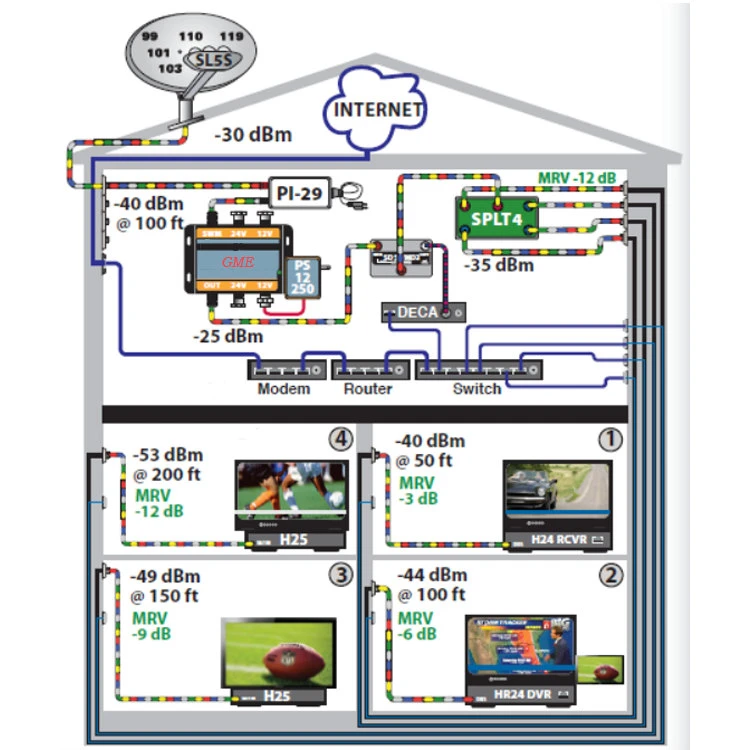

เอาต์พุตของสวิตช์ LNB หรือ DBS จะถูกแบ่งออกเป็นห้องหรืออพาร์ตเมนต์หลายห้อง และระดับสัญญาณของตัวรับสัญญาณจะต่ำเมื่ออยู่ในระยะไกล

สารละลาย

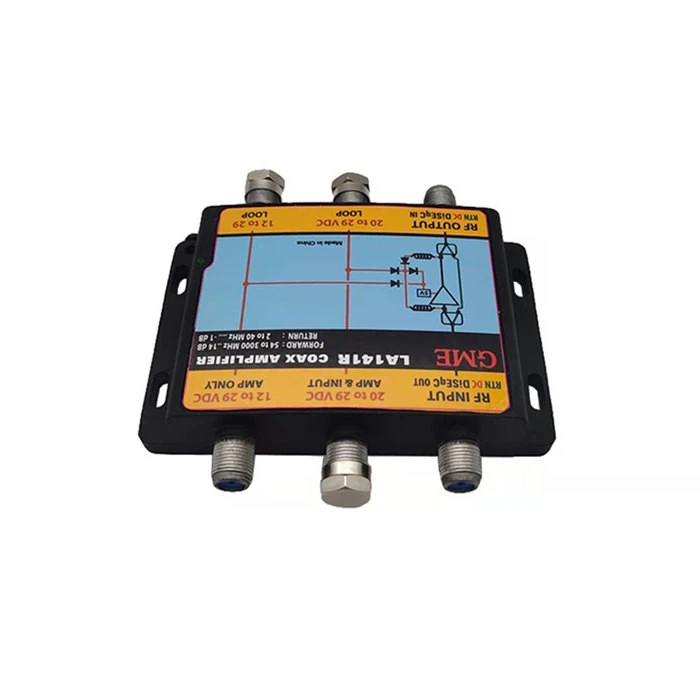

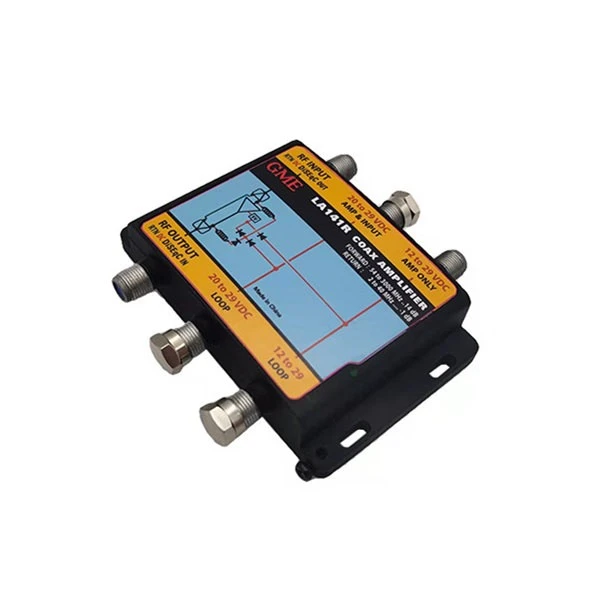

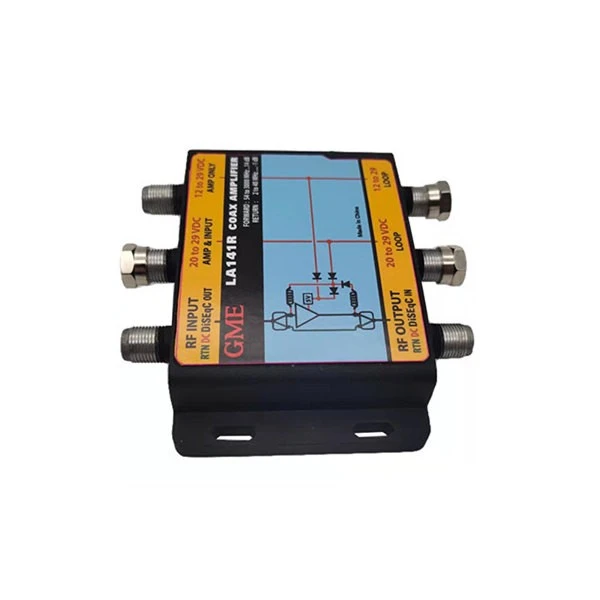

เครื่องขยายสัญญาณสายต่อขยายรุ่น LA141R SWM ช่วยเพิ่มระดับสายเคเบิลและสัญญาณ DBS โดยสูญเสีย RG-6 เป็นระยะทาง 150 ฟุต ขณะส่งข้อมูลโมเด็มและสัญญาณควบคุมตัวรับสัญญาณจากเครื่องรับไปยังสวิตช์

ข้อมูลจำเพาะ

สมุฏฐาน: กวางตุ้ง จีน
หมายเลขรุ่น: GDAMP-024 (LA141R-TA)
รายการ	ทั่วไป	ขีดจำกัดการควบคุมคุณภาพ	เงื่อนไขการทดสอบ
ความถี่ พิสัย
เส้นทางกลับ			2 ~ 42 เมกะเฮิรตซ์
เส้นทางไปข้างหน้า			54 ~ 3000 เมกะเฮิรตซ์
ได้รับ	+4.8 เดซิเบล	+4 เดซิเบล นาที	54 เมกะเฮิรตซ์
	+8 เดซิเบล	+6 เดซิเบล นาที	100 เมกะเฮิรตซ์
	+11 เดซิเบล	+9 เดซิเบล นาที	950 เมกะเฮิรตซ์
	+13 เดซิเบล	+11 เดซิเบล นาที	1450 เมกะเฮิรตซ์
	+14 เดซิเบล	+12 เดซิเบล นาที	2150 เมกะเฮิรตซ์
	+15 เดซิเบล	+13 เดซิเบล นาที	2400 เมกะเฮิรตซ์
	+14 เดซิเบล	+12 เดซิเบล นาที	3000 เมกะเฮิรตซ์
การสูญเสียการแทรก	-3.8 เดซิเบล	-4.8 เดซิเบล สูงสุด	2 ~ 42 เมกะเฮิรตซ์
การสูญเสียผลตอบแทน
ป้อนข้อมูล	-13 เดซิเบล	-11 เดซิเบล นาที	2 ~ 42 เมกะเฮิรตซ์
	-12 เดซิเบล	-10 เดซิเบล นาที	54 ~ 100 เมกะเฮิรตซ์
	-15 เดซิเบล	-12 เดซิเบล นาที	101 ~ 1450 เมกะเฮิรตซ์
	-12 เดซิเบล	-10 เดซิเบล นาที	1451 ~ 3000 เมกะเฮิรตซ์
เอาท์พุท	-13 เดซิเบล	-11 เดซิเบล นาที	2 ~ 42 เมกะเฮิรตซ์
	-12 เดซิเบล	-10 เดซิเบล นาที	54 ~ 3000 เมกะเฮิรตซ์
ความสามารถในการป้อนข้อมูล (การบีบอัด 1dB)
	113dBuV	ต่ำสุด 111dBuV	ที่อินพุต 250 MHz
	112dBuV	ต่ำสุด 110dBuV	ที่อินพุต 950 MHz
แรงดันไฟฟ้าในการทำงาน		12-36VDC
การบริโภคในปัจจุบัน		สูงสุด 130mA
พาวเวอร์พาส			ออก → เข้า
ผ่านไป 22K			ออก → เข้า
ความต้านทาน			เข้า / ออก
คอนเนคเตอร์			พอร์ตทั้งหมด
