คำอธิบาย

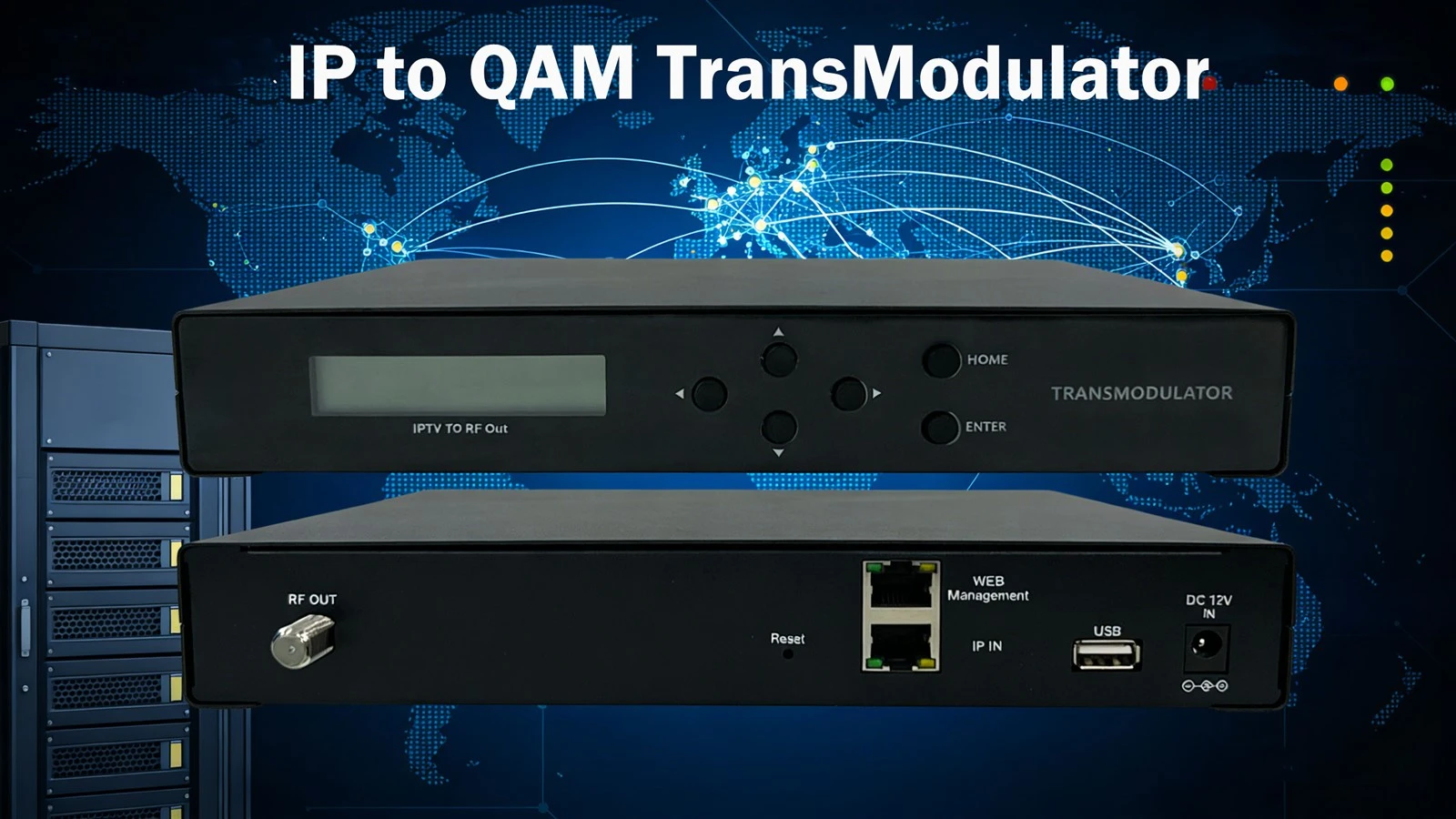

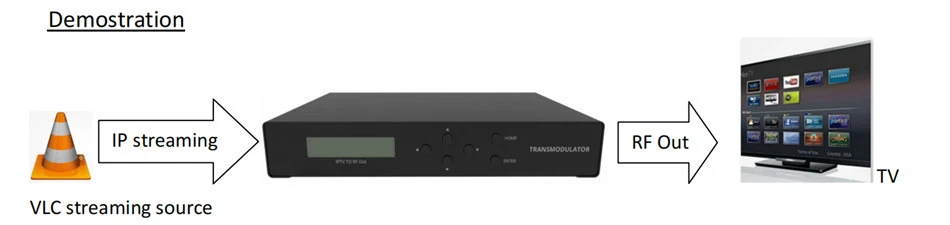

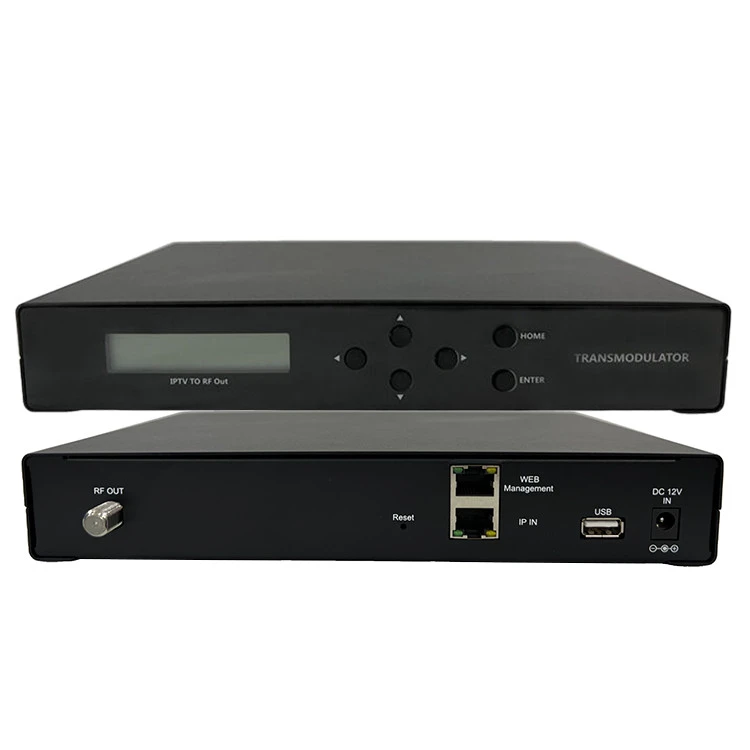

GIBM-2000 เป็นสตรีม IP HD 2 รายการผ่าน QAM เดียว การแปลงสัญญาณอินพุตเครือข่าย IP ให้เป็น 1 ช่องสัญญาณ J.83B แบบมอดูเลต QAM

หนึ่งIP เป็น QAM TransModulatorเป็นอุปกรณ์เครือข่ายเฉพาะทางที่แปลงสัญญาณดิจิทัลที่ใช้ IP (Internet Protocol) - เป็นสัญญาณ RF (ความถี่วิทยุ) แบบมอดูเลต QAM (Quadrature Amplitude Modulation) ซึ่งช่วยให้สามารถส่งมอบเนื้อหาตาม IP - ผ่านเครือข่ายเคเบิลโคแอกเซียลแบบดั้งเดิมได้

ระบบโทรทัศน์วิทยาเขตอัจฉริยะ

ในโรงเรียน IPQAM ใช้เพื่อการกระจายเนื้อหาวิดีโอที่มีประสิทธิภาพและมีเสถียรภาพเป็นหลัก เหมาะอย่างยิ่งสำหรับสถานการณ์การเข้าถึงขนาดใหญ่{0}}พร้อมกัน โดยผสมผสานความยืดหยุ่นของเครือข่าย IP สมัยใหม่เข้ากับความเสถียรและคุณลักษณะแบนด์วิดท์สูง-ของโครงสร้างพื้นฐานสายโคแอกเชียลแบบเดิมได้อย่างราบรื่น

2 IP HD Streams Over A Single QAM

การใช้งานและข้อดีเฉพาะในสองสถานการณ์

IP to QAM TransModulator (รู้จักกันทั่วไปในชื่อ IPQAM หรือ EQAM) ค้นหาแอปพลิเคชันในการตั้งค่าต่างๆ เช่น ห้างสรรพสินค้าและห้องประชุม หน้าที่หลักคือเชื่อมช่องว่างระหว่างสื่อสตรีมมิ่งที่ใช้ IP- สมัยใหม่กับเครือข่ายเคเบิลทีวีแบบความถี่วิทยุ (RF) ซึ่งช่วยให้สามารถรับส่งข้อมูลดิจิทัลที่มีความละเอียดสูง-ได้โดยไม่จำเป็นต้องเปลี่ยนอุปกรณ์แสดงผลเทอร์มินัลที่มีอยู่

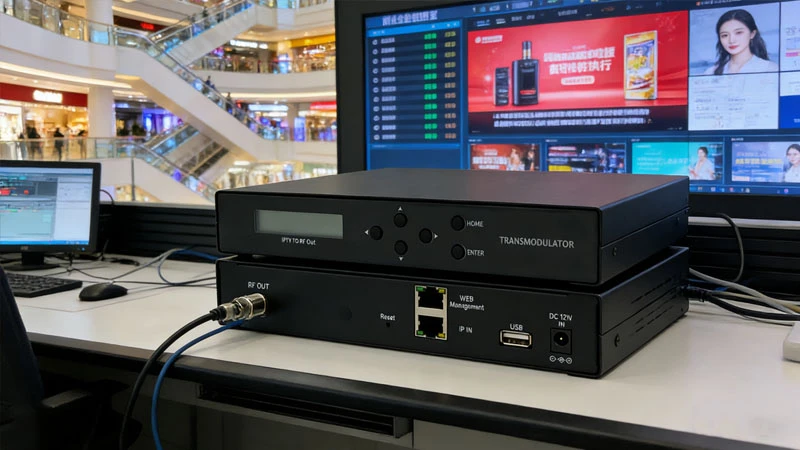

ห้างสรรพสินค้า / อสังหาริมทรัพย์เชิงพาณิชย์

โซลูชันการใช้งานทั่วไป: แปลงโฆษณาส่งเสริมการขาย ข้อมูลการนำทาง และสตรีมรายการสดจากเครือข่าย IP เป็นสัญญาณ RF QAM และแจกจ่ายผ่านระบบเคเบิลโคแอกเชียลที่มีอยู่ไปยังโทรทัศน์ในแต่ละชั้นและในร้านค้าต่างๆ

ใช้สายเคเบิลที่มีอยู่: ขจัดความจำเป็นในการเดินสายใหม่โดยใช้ประโยชน์จากเครือข่ายเคเบิลโคแอกเซียลที่ใช้งานกันอย่างแพร่หลายโดยตรง ซึ่งช่วยลดต้นทุนการติดตั้งเพิ่มเติมและความซับซ้อนของโครงการได้อย่างมาก
การกระจายแบบรวมศูนย์และเสถียร: ช่วยให้สามารถกระจายโปรแกรมในรูปแบบ-การออกอากาศ{1}}ในรูปแบบคุณภาพสูงที่เป็นหนึ่งเดียว เสถียร จากห้องอุปกรณ์ส่วนกลางไปยังเทอร์มินัลโทรทัศน์หลายร้อยหรือหลายพันเครื่อง ส่งผลให้ประสิทธิภาพการจัดการสูง
ปกป้องการลงทุน: อนุญาตให้มีทีวีมาตรฐานหรืออุปกรณ์แสดงผลระดับมืออาชีพจำนวนมากในห้างสรรพสินค้าที่รองรับเฉพาะอินพุต RF เพื่อรับเนื้อหาแหล่ง IP ที่มีความละเอียดสูง- ซึ่งจะช่วยยืดอายุการใช้งานของอุปกรณ์

2 IP HD Streams Over A Single QAM

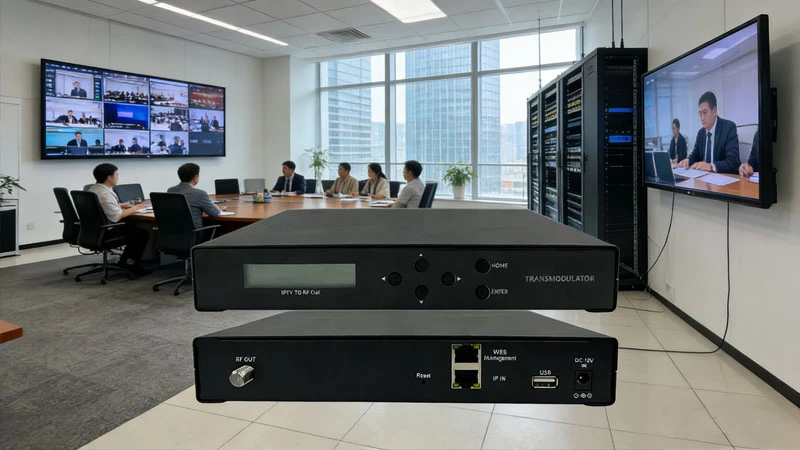

ห้องประชุม/วิดีโอคอนเฟอเรนซ์

การส่งสัญญาณดาวน์สตรีมของการประชุมทางวิดีโอผ่านเครือข่ายไฮบริด: ในระบบการประชุมที่ใช้สถาปัตยกรรม "IP+HFC" นั้น IPQAM มีหน้าที่รับผิดชอบในการปรับสตรีมเสียงและวิดีโอการประชุมฝั่งเซิร์ฟเวอร์-ให้เป็นสัญญาณ RF จากนั้นจะถูกส่งดาวน์สตรีมผ่านเครือข่ายเคเบิลทีวีไปยังอุปกรณ์ปลายทางในห้องประชุมแต่ละห้อง

รับประกันคุณภาพการบริการที่สำคัญ: เครือข่าย HFC มีช่องสัญญาณออกอากาศที่มีแบนด์วิธสูง-ที่เป็นอิสระ เสถียร และสูงสำหรับการส่งสัญญาณวิดีโอแบบดาวน์สตรีมในการประชุม ซึ่งจะช่วยหลีกเลี่ยงการโต้แย้งแบนด์วิธกับเครือข่าย IP ของสำนักงาน ป้องกันความล่าช้าและการสูญหายของแพ็กเก็ตได้อย่างมีประสิทธิภาพ จึงรับประกันคุณภาพการประชุม
การแยกเครือข่ายและการเพิ่มประสิทธิภาพ: บรรลุการแยกระหว่างดาวน์สตรีมเสียง/วิดีโอ (ผ่าน HFC) และควบคุมการส่งสัญญาณ/ข้อมูลอัปสตรีม (ผ่าน IP) สิ่งนี้จะปรับโครงสร้างการรับส่งข้อมูลเครือข่ายให้เหมาะสมและเพิ่มความน่าเชื่อถือและความสามารถในการปรับขนาดโดยรวมของระบบ

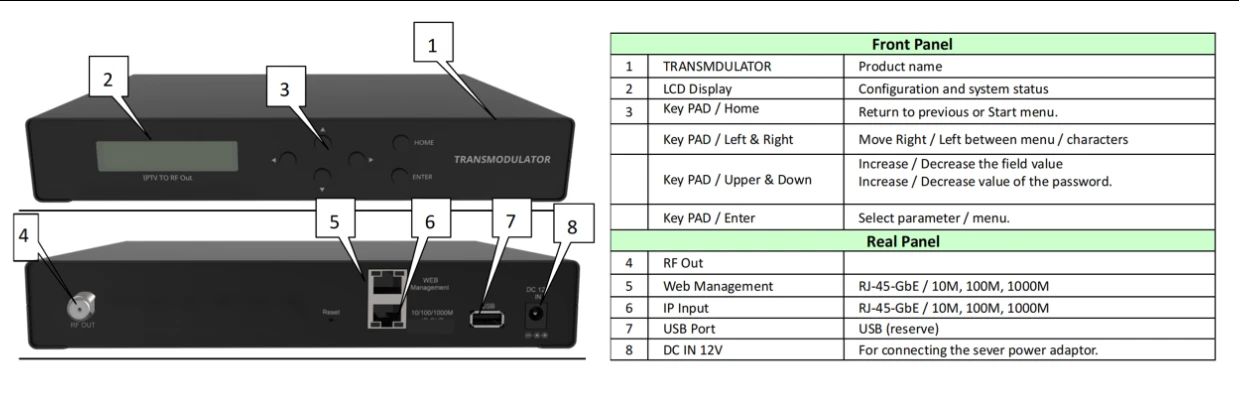

ข้อมูลจำเพาะ

2 IP HD สตรีมผ่าน QAM เดียว
อินพุตแหล่งที่มา

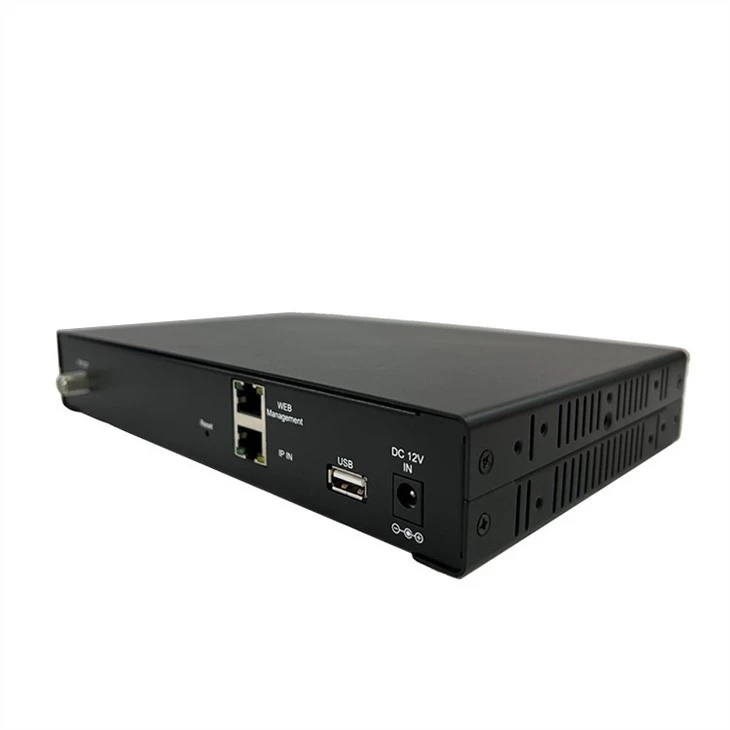

อีเธอร์เน็ต (การจัดการเว็บ)	1Gbps, RJ-45
อีเธอร์เน็ต (อินพุต IP)	1Gbps, RJ-45
อินพุต USB	USB 2.0 พร้อมวิดีโอ MPEG-4 TS
จอแสดงผล LCD ที่แผงด้านหน้า	2x16 ตัวอักษร
ปุ่ม	ขึ้น, ลง, ซ้าย, ขวา, บ้าน, เข้าสู่
เอาท์พุท RF
พิมพ์	1 เอาต์พุต QAM RF, ประเภท F ตัวเมีย, 75
จำนวนช่อง	1
ความถี่เอาต์พุต RF	57 -861 เมกะเฮิรตซ์
เมอร์	ขั้นต่ำ 35 เดซิเบล
การปรับระดับ RF	0 เดซิเบล ~ -30 เดซิเบล
ขั้นตอนการลดทอน	1dB ต่อก้าว
การปรับ	มาตรฐาน: QAM (J.83 ภาคผนวก B)
	กลุ่มดาว: 256QAM, 64QAM
	แบนด์วิดธ์: 6MHz
	ประเภทช่อง: STD
ป้อนข้อมูล
เอสพีทีเอส	ใช่
โปรโตคอลการรับ	UDP/RTP
การจัดการ/การควบคุม
การกำหนดค่า	ปุ่มท้องถิ่น 6 ปุ่มที่แผงด้านหน้า
การจัดการเว็บ	พอร์ตอีเธอร์เน็ต RJ-45
ทั่วไป
พาวเวอร์ซัพพลาย	กระแสตรง 12V
ภาษา	ภาษาอังกฤษ
ขนาด	235 x 160 x 40มม
สิ่งแวดล้อมสำหรับการดำเนินงาน	อุณหภูมิ: 5 องศา - 40 องศา
สิ่งแวดล้อมสำหรับการดำเนินงาน	ความชื้นสัมพัทธ์: 80% @ 30 องศา
*ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
