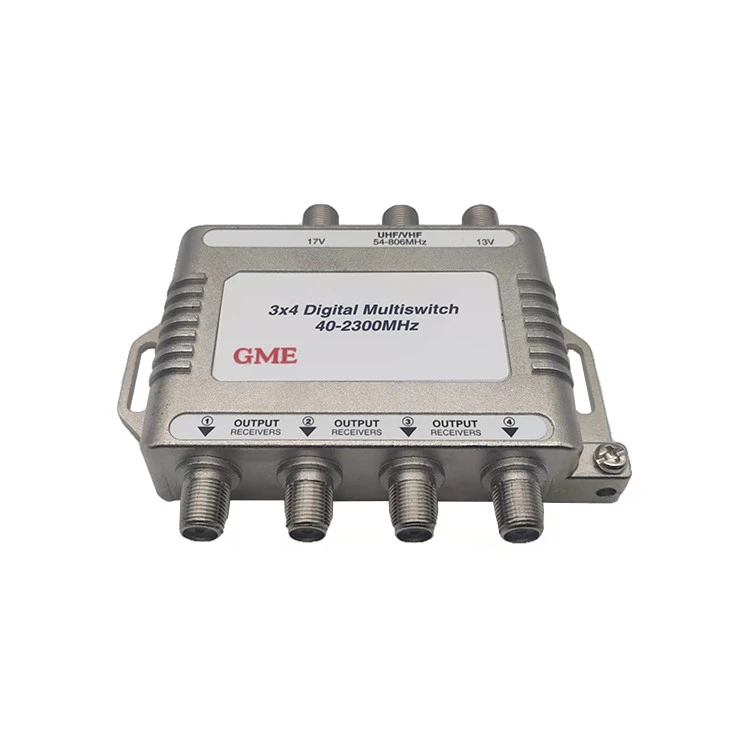

คำอธิบาย

• ช่วงความถี่ไวด์แบนด์ 40 ถึง 2300MHz การออกแบบแผงวงจรพิมพ์หลายชั้น-SMD- ประสิทธิภาพสูงช่วยให้มั่นใจได้ว่าพอร์ตสูง-ถึง-การแยกพอร์ตเพื่อให้การป้องกันผู้ให้บริการปลอม และเพื่อลดการโต้ตอบของช่องสัญญาณที่ไม่ต้องการให้เหลือน้อยที่สุด ซึ่งลดการบิดเบือนของภาพ

• 3X4 Digital Multiswitch พอร์ตการสูญเสียส่งคืนเอาต์พุตสูง ออกแบบมาโดยเฉพาะสำหรับเครือข่าย MDU และแอปพลิเคชันหลายสมาชิก ช่วยลดแสงสะท้อนระดับไมโคร ปรับปรุงการกู้คืนข้อมูล และลดการบิดเบือนฮาร์โมนิก

• การออกแบบอินเทอร์เฟซตัวเชื่อมต่อชนิด F- อย่างง่ายให้สัญญาณดาวเทียมและเสาอากาศเพื่อกำหนดเส้นทางไปยังเอาต์พุต 4 หรือ 8 ตัว

• เมทริกซ์ไดโอด PIN ประสิทธิภาพสูง-ช่วยลดเวลาการถ่ายโอนขั้วและสิ่งแปลกปลอมทางดิจิทัลที่ให้คุณภาพของภาพที่สม่ำเสมอ

• สัญญาณเสาอากาศรวมกับดาวเทียมที่เอาต์พุต (บางรุ่น) ช่วยลดการรวมสัญญาณภายนอก ลดต้นทุนและความยุ่งเหยิง

• เข้ากันได้กับบริการดาวเทียม Direct to Home ที่ให้แรงดันไฟฟ้าและการเปลี่ยนโทนเสียงสำหรับการเลือกขั้ว

• 3X4 Digital Multiswitch เข้ากันได้กับ Dish และ DirectV

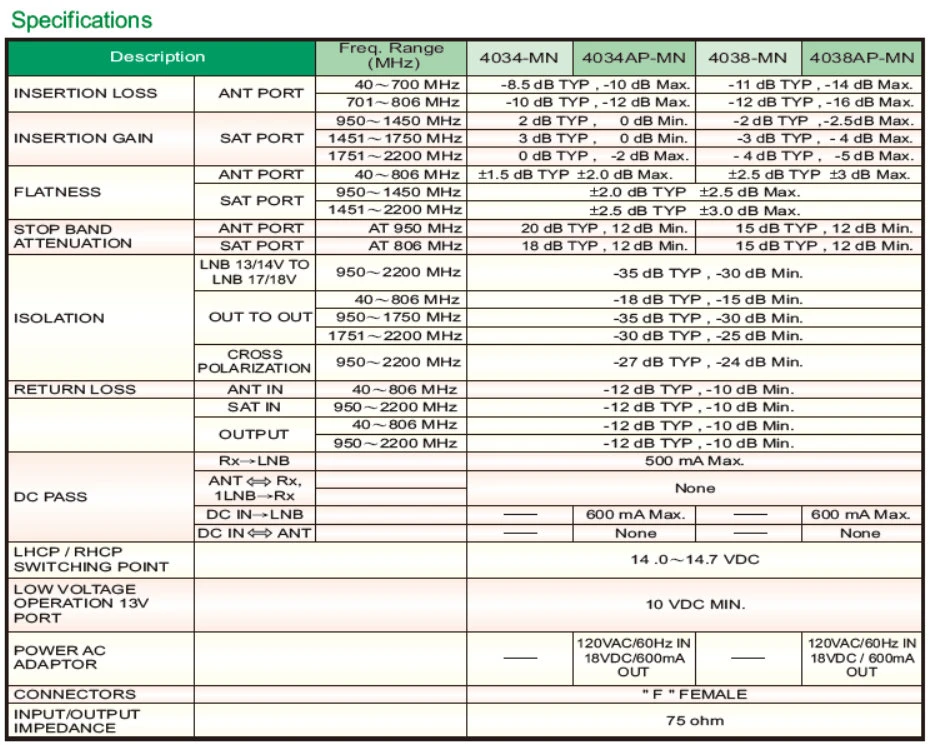

ข้อมูลจำเพาะ

สมุฏฐาน: กวางตุ้ง จีน
หมายเลขรุ่น: GDMS-001 (4034MN)
คำอธิบาย		ความถี่ พิสัย (เมกะเฮิรตซ์)
การสูญเสียการแทรก	มดพอร์ต	40~700เมกะเฮิรตซ์	-8.5 dB ประเภท, -10 dB สูงสุด
การสูญเสียการแทรก	มดพอร์ต	701~806เมกะเฮิรตซ์	-10 dB ประเภท, -12 dB สูงสุด
กำไรจากการแทรก	ท่าเรือ สท	950~1450เมกะเฮิรตซ์	2 dB ประเภท, O dB ต่ำสุด
		1451~1750เมกะเฮิรตซ์	3 dB ประเภท, O dB ต่ำสุด
		1751~2200เมกะเฮิรตซ์	0 dB ประเภท, -2 dB สูงสุด
ความเรียบ	มดพอร์ต	40~806เมกะเฮิรตซ์	±1.5 dB TYP +2.0 dB สูงสุด
	ท่าเรือ สท	950~1450เมกะเฮิรตซ์	+2.0 dB ประเภท +2.5 dB สูงสุด
	ท่าเรือ สท	1451~2200เมกะเฮิรตซ์	+2.5 dB TYP ±3.0 dB สูงสุด
หยุดวง	มดพอร์ต	ที่ 950 เมกะเฮิรตซ์	20 dB ประเภท, ต่ำสุด 12 dB
การลดทอน	ท่าเรือ สท	ที่ 806 เมกะเฮิรตซ์	18 dB ประเภท, ต่ำสุด 12 dB
การแยกตัว	LNB 13/14V ถึง	950~2200เมกะเฮิรตซ์	-35 เดซิเบล ชนิด, -30 เดซิเบล ต่ำสุด
	แอลเอ็นบี 17/18V	950~2200เมกะเฮิรตซ์	-35 เดซิเบล ชนิด, -30 เดซิเบล ต่ำสุด
	ออกไปข้างนอก	40~806เมกะเฮิรตซ์	-18 เดซิเบล ชนิด, -15 เดซิเบล ต่ำสุด
		950~1750เมกะเฮิรตซ์	-35 เดซิเบล ชนิด, -30 เดซิเบล ต่ำสุด
		1751~2200เมกะเฮิรตซ์	-30 เดซิเบล ชนิด, -25 เดซิเบล ต่ำสุด
	ข้าม	950~2200เมกะเฮิรตซ์	-27 เดซิเบล ชนิด, -24 เดซิเบล ต่ำสุด
	โพลาไรเซชัน	950~2200เมกะเฮิรตซ์	-27 เดซิเบล ชนิด, -24 เดซิเบล ต่ำสุด
การสูญเสียผลตอบแทน	มดเข้า	40~806เมกะเฮิรตซ์	-12 เดซิเบล ชนิด, -10 เดซิเบล ต่ำสุด
	ส. อิน	950~2200เมกะเฮิรตซ์	-12 เดซิเบล ชนิด, -10 เดซิเบล ต่ำสุด
	เอาท์พุท	40~806เมกะเฮิรตซ์	-12 เดซิเบล ชนิด, -10 เดซิเบล ต่ำสุด
	เอาท์พุท	950~2200เมกะเฮิรตซ์	-12 เดซิเบล ชนิด, -10 เดซิเบล ต่ำสุด
ดีซีพาส	รับ-LNB		สูงสุด 500 mA
	แอนทีอาร์เอ็กซ์,		ไม่มี
	1LNB→รับ		ไม่มี
	ดีซีอิน-LNB
	ดีซี อินแนนท์		-
LHCP/RHCP			14.0~14.7 โวลท์ดีซี
จุดเปลี่ยน			14.0~14.7 โวลท์ดีซี
แรงดันไฟฟ้าต่ำ			ขั้นต่ำ 10 VDC
การทำงาน 13V
ท่าเรือ
พาวเวอร์เอซี	-
อะแดปเตอร์	-
ตัวเชื่อมต่อ	"F" หญิง
อินพุต/เอาต์พุต	75 โอห์ม
ความต้านทาน	75 โอห์ม
