คำอธิบาย

• มัลติสวิตช์ดิจิตอล HDTV ขนาด 4x8 ได้รับการปิดผนึกเพื่อให้สามารถใช้งานได้ทั้งภายในอาคารหรือกลางแจ้ง ทำงานในช่วงอุณหภูมิที่สูงมากตั้งแต่ -34 องศาถึง +60 องศา ประกอบด้วยไฟแสดงการเปิดเครื่อง-เพื่อช่วยในการติดตั้งหรือการแก้ปัญหา

• โมดูล AC/DC ติดตั้งเบรกเกอร์ความร้อนที่ตั้งค่าใหม่ได้-เพื่อป้องกันความเสียหายเนื่องจากการลัดวงจรระหว่างการติดตั้ง

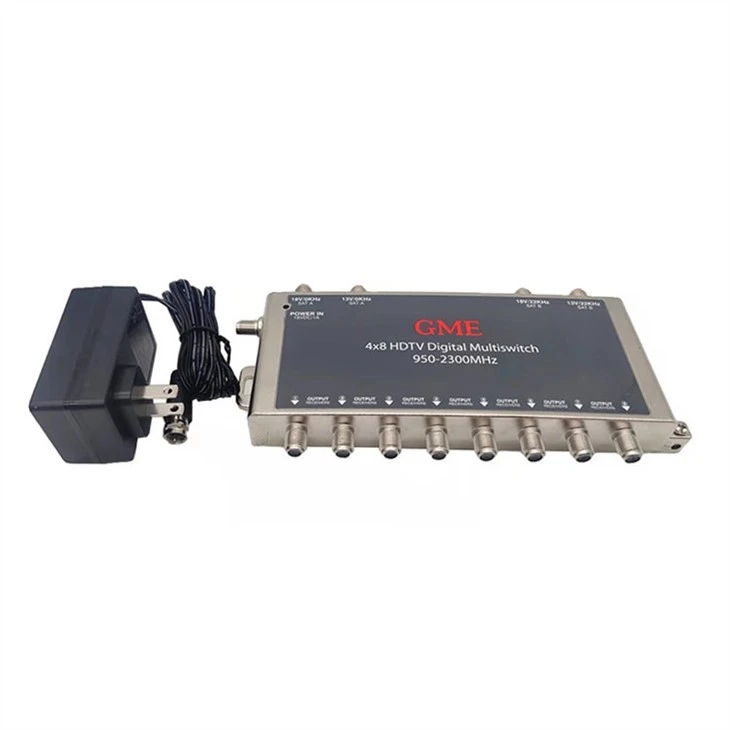

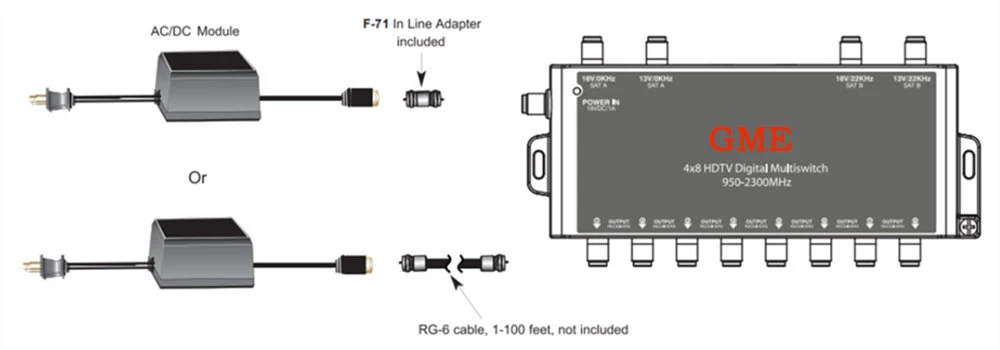

• โมดูล AC/DC ได้รับการออกแบบมาเพื่อเชื่อมต่อกับมัลติสวิตช์ 4048 โดยตรงหรือระยะไกลผ่านสายเคเบิล RG-6 ที่มีจำหน่ายทั่วไป สูงถึง 100 ฟุต มีอะแดปเตอร์ F-71 FF รวมอยู่ด้วย

สวิตช์นี้ช่วยให้คุณเพิ่มเครื่องรับ 5-8 เครื่องลงในจานดาวเทียม Shaw Direct ที่มีอยู่ได้

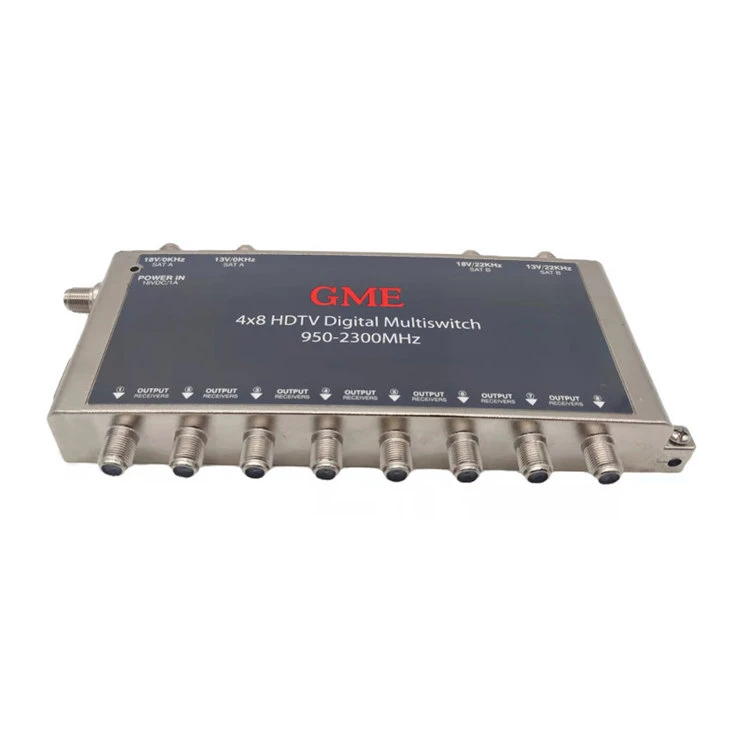

เชื่อมต่อเครื่องรับสัญญาณดาวเทียม Shaw Direct หรือ FTA ได้สูงสุดแปดเครื่องในบ้านของคุณด้วย 4x8 HDTV Digital Multiswitch

ติดตั้งโทรทัศน์ไว้ในทุกห้องที่คุณชื่นชอบด้วยมัลติสวิตช์คุณภาพสูงที่ผ่านการรับรองสำหรับใช้กับระบบดาวเทียม Shaw Direct

- เชื่อมต่อเครื่องรับสัญญาณดาวเทียมสูงสุดแปดเครื่องเข้ากับจานดาวเทียมหลาย-จานเดียวของคุณด้วย LNBF สี่ตัวหรือจานดาวเทียมสองจานแยกกันโดยแต่ละจานมี LNBF เอาต์พุตคู่

- F- แหล่งจ่ายไฟสำหรับเชื่อมต่อ

- สวิตช์กันน้ำที่ทนทานสามารถใช้ในอาคารหรือนอกอาคารได้

หมายเหตุ: มัลติสวิตช์ไม่ได้มีไว้เพื่อใช้เป็นตัวแยกสัญญาณ ต้องเชื่อมต่อสายโคแอกเซียลทั้ง 4 เส้นจากจานดาวเทียมของคุณเพื่อให้มัลติสวิตช์นี้ทำงานได้อย่างถูกต้อง

ข้อมูลจำเพาะ

สมุฏฐาน: กวางตุ้ง จีน
จำนวนรุ่น: GDMS-002 (4048)
รายการ	ทั่วไป	ขีดจำกัดการควบคุมคุณภาพ	เงื่อนไขการทดสอบ
1. ความถี่ พิสัย
อินพุตหากความถี่		950 ~ 2300 เมกะเฮิรตซ์
2. การสูญเสียการแทรก	1 เดซิเบล	- 0.5 เดซิเบลสูงสุด	950 ~ 1450 เมกะเฮิรตซ์
	- 1.5 เดซิเบล	- 2.5 เดซิเบลสูงสุด	1451 ~ 2150 เมกะเฮิรตซ์
	-2.5 เดซิเบล	-3.0 เดซิเบล สูงสุด	2151~2300เมกะเฮิรตซ์
3. ความเรียบ	4 เดซิเบล	สูงสุด 6 เดซิเบล (±3 เดซิเบล)	950 ~ 1450 เมกะเฮิรตซ์
4. การแยกตัว	6 เดซิเบล	สูงสุด 8 เดซิเบล (±4 เดซิเบล)	1451 ~ 2300 เมกะเฮิรตซ์
นั่งเพื่อนั่งใน	- 35 เดซิเบล	- 30 เดซิเบล นาที	950 ~ 2300 เมกะเฮิรตซ์
ออกไปข้างนอก	- 30 เดซิเบล	- 25 เดซิเบล นาที	950 ~ 2300 เมกะเฮิรตซ์
โพลาไรซ์แบบข้าม ดาวเทียมเดียวกัน	- 30 เดซิเบล - 27 เดซิเบล	- 26 เดซิเบล นาที - 25 เดซิเบล นาที	950 ~ 1450 เมกะเฮิรตซ์ 1451 ~ 2300 เมกะเฮิรตซ์
แซลไลท์ที่แตกต่างกัน	- 35 เดซิเบล - 27 เดซิเบล	- 30 เดซิเบล นาที - 25 เดซิเบล นาที	950 ~ 1450 เมกะเฮิรตซ์ 1451~ 2300 เมกะเฮิรตซ์
5. การสูญเสียผลตอบแทน
ป้อนข้อมูล	- 10 เดซิเบล	- 8 เดซิเบล นาที	950 ~ 1450 เมกะเฮิรตซ์
ป้อนข้อมูล	- 10 เดซิเบล	- 7 เดซิเบล นาที	1451 ~ 2300 เมกะเฮิรตซ์
เอาท์พุท	- 10 เดซิเบล	- 8 เดซิเบล นาที	950 ~ 1450 เมกะเฮิรตซ์
เอาท์พุท	- 8 เดซิเบล	- 6 เดซิเบล นาที	1451 ~ 2300 เมกะเฮิรตซ์
6.ความสามารถในการป้อนข้อมูล
การบีบอัด 1 เดซิเบล	102 เดซิเบล	สูงสุด 100 dBuV	อินพุต 950 เมกะเฮิรตซ์
7. จุดเปลี่ยน LHCP/RHCP		14.0 ~ 14.7VDC
8. จุดสวิตช์หลาย-SW 22KHz 9. หลาย-เวลาการสลับ SW		150-300mVp-p 3 เราสูงสุด	สัญญาณทดสอบคลื่นไซน์ไม่มีรีเลย์กลไก
10. สัญญาณเอาท์พุต 22KHz
ความถี่ของตัวละคร		22 ± 4 กิโลเฮิร์ตซ์
แอมพลิจูด		650 ± 250mVp-หน้า
11. การบริโภคในปัจจุบัน		สูงสุด 90mA	ต่อการใช้พอร์ต RX
12. แรงดันไฟฟ้า / อคติปัจจุบัน ต้องการแรงดันไฟฟ้า LNB BIAS คงที่ ที่/จากหลาย- SW 8 ที่คาดหวัง ช่วงการโหลดปัจจุบัน
พอร์ต 13V/0KHz และ 13V/22KHz	150-200mA	0 ~ 300 มิลลิแอมป์	12.8V ~ 13.5VDC
พอร์ต 18V / 0KHz และ 18V / 22KHz	150-200mA	0-450mA	17.9V-18.9VDC
13. ตัวเชื่อมต่อ		ประเภท "F" หญิง	พอร์ตทั้งหมด
14. พลังของอะแดปเตอร์
ป้อนข้อมูล		100/240VAC 50/60 เฮิรตซ์
เอาท์พุท		18VDC/1A
