สถานที่กำเนิด:กวางตุ้ง จีน
|
|||
|

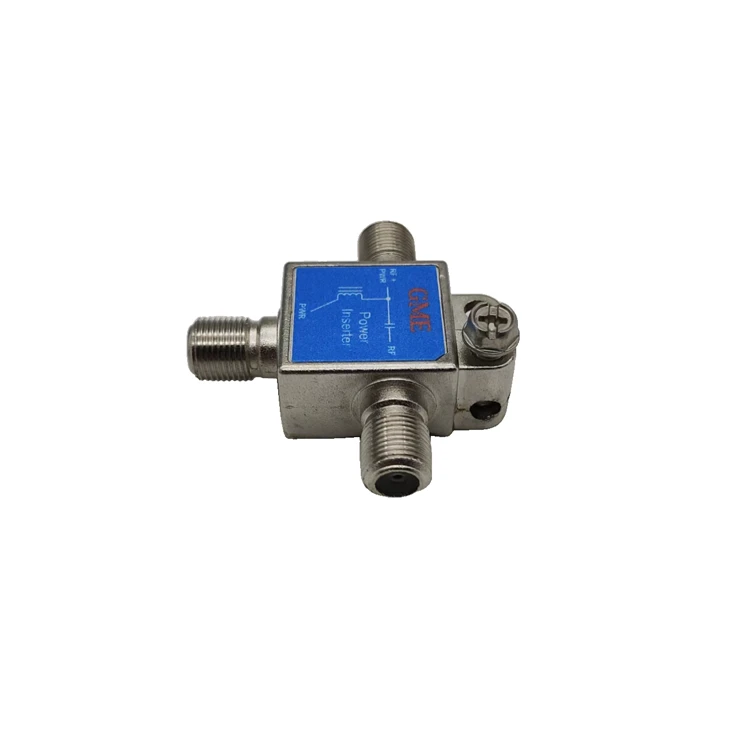

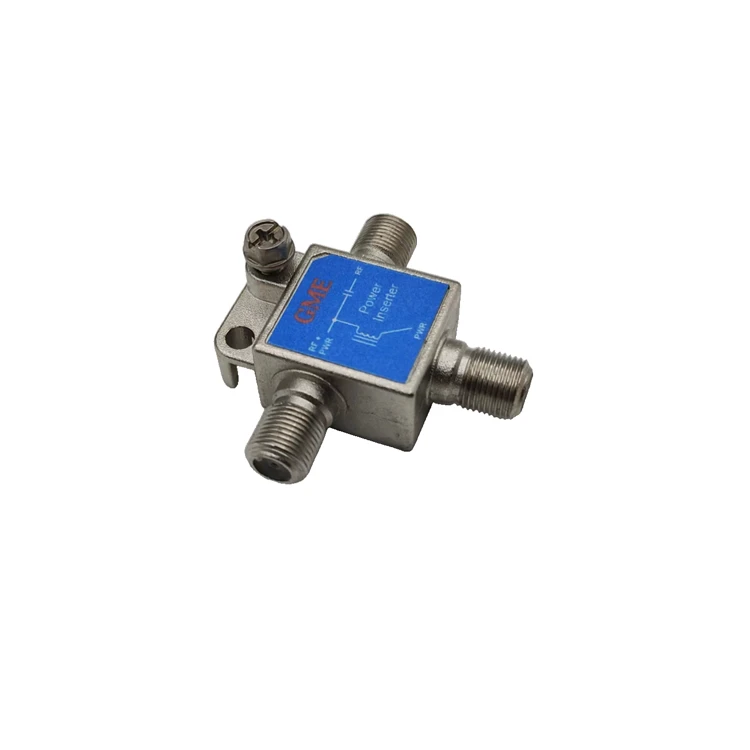

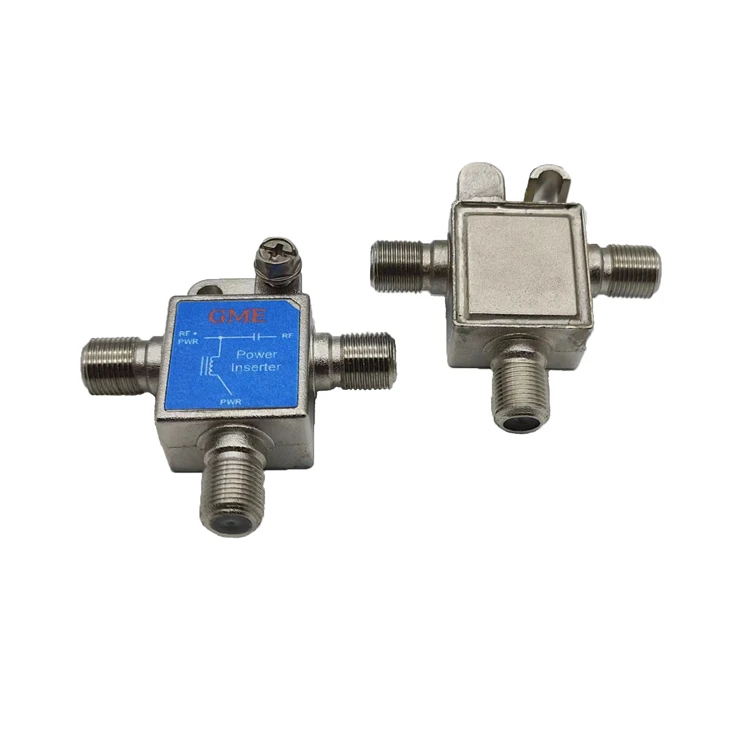

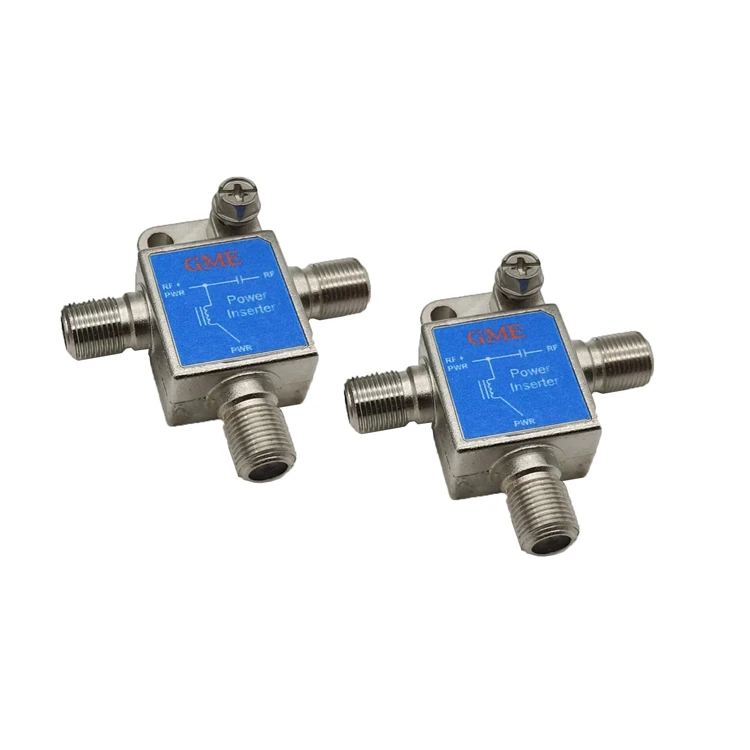

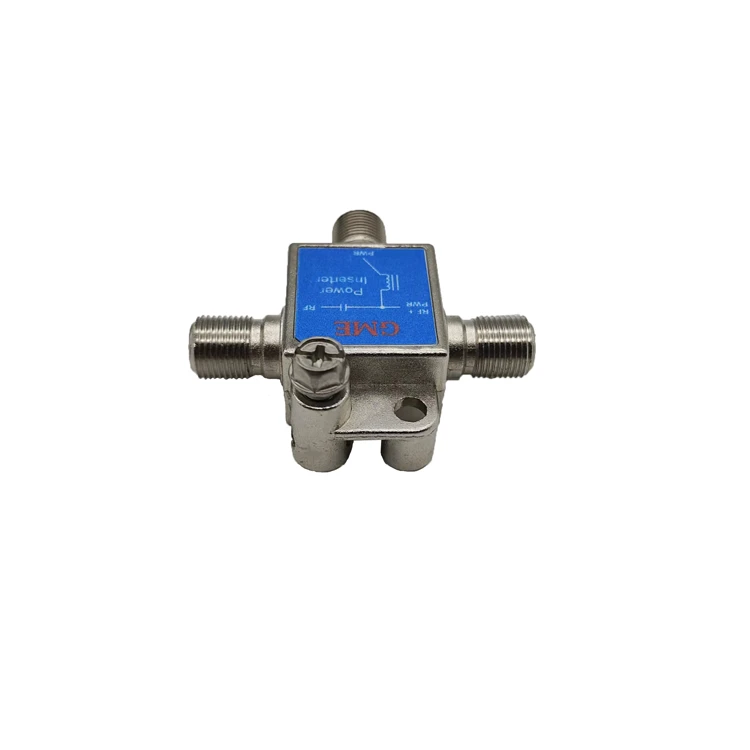

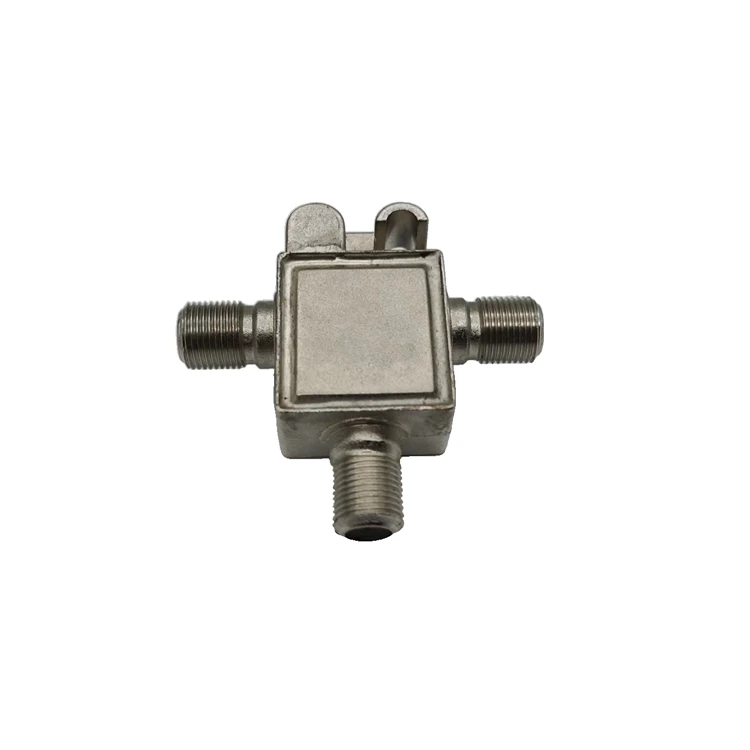

หมายเลขรุ่น:GDINS-005(Inserter-1.5A)
|
|||
|
รายการ
|
ทั่วไป
|
ขีดจำกัดการควบคุมคุณภาพ
|
เงื่อนไขการทดสอบ
|
|
RF ไฟฟ้า
|
|||
|
ความถี่ในการทำงาน
|
5 – 1218MHz
|
พอร์ต RF/RF+PWR
|
|
|
การสูญเสียการแทรก (RF toRF+PWR)
|
-0.8 เดซิเบล สูงสุด
|
5 – 1218 เมกะเฮิรตซ์
|
|
|
การแยก (PWR เป็น RF+DC)
|
ขั้นต่ำ 65dB
|
5 – 1218MHz
|
|
|
การสูญเสียผลตอบแทน (พอร์ต RF และ RF + PWR)
|
-ขั้นต่ำ 18dB
|
5 – 1218 เมกะเฮิรตซ์
|
|
|
การป้องกันคลื่นความถี่วิทยุ
|
ต่ำสุด 105dB
|
ขั้นต่ำต่อ ANSI/SCTE 48-2 2008 ขยายเป็น 1218MHz
|
|
|
กำลังไฟฟ้าเข้า RF
|
+23dBm ขั้นต่ำ
|
ขั้นต่ำโดยไม่มีความเสียหาย
|
|
|
กำลังไฟเข้า
|
|||
|
แรงดันไฟฟ้าขณะทำงาน
|
+25VDC ขั้นต่ำ
|
||
|
การดำเนินงานในปัจจุบัน
|
สูงสุด 1.5A
|
||
|
ทนไฟกระชาก (ทุกพอร์ต)
|
6KV
|
ANSI/IEEE C62.41 โดยใช้คลื่นผสมที่มีแหล่งกำเนิด 2 โอห์ม ต้องทนต่อพัลส์บวกและลบ 10 จังหวะสลับกัน
|
|
|
สิ่งแวดล้อม
|
|||
|
อุณหภูมิในการทำงาน
|
-40 ถึง +65 องศา
|
||
|
ระดับความสูงในการใช้งาน
|
-60 ถึง +4000 mASL
|
||
|
ความชื้นในการทำงาน
|
5 ถึง 95﹪ RH
|
||
|
อุณหภูมิในการจัดเก็บ
|
-40 ถึง +85 องศา
|
||
|
ความสามารถในการขนส่ง
|
-60 ถึง +12000 mASL
|
||
|
การกระแทกและการสั่นสะเทือนในการขนส่ง
|
หมวด ก
|
GR-63-CORE ย่อหน้า 5.3.1.1,5.3.2 และ5.4.3
|
|
|
สเปรย์เกลือ
|
ตรงตามมาตรฐาน ANSI/SCTE 153 2008
|
||
|
ความต้านทานต่อพลังงาน RF +
|
mΩ
|
250
|
สูงสุด -40-+60 องศา ,Ipwr=1.5A
|
|
ไฟฟ้าสถิตย์
|
ตาม IEC/EN61000-4-2
|
||
|
ติดต่อจำหน่าย
|
เควี
|
8
|
|
|
เครื่องกล
|
|||
|
โครงร่าง
|
50*47*18มม
|
||
|
น้ำหนัก
|
45g
|
||
|
ขั้วต่อ
|
ประเภท F หญิง
|
ตรงตามมาตรฐาน ANSI/SCTE 01 2006
|
|
|
การต่อสายดิน
|
ตรงตามมาตรฐาน ANSI/SCTE 153 2008และ ANSI/SCTE 129 2007
|
||
|
ที่อยู่อาศัย
|
โลหะผสมสังกะสี3#
|
||
|
การชุบ
|
ชุบคูเปอร์นิเก t:0.1um
|
||
|
ความน่าเชื่อถือ
|
|||
|
MTBF
|
ชม
|
10,000,000 นาที
|
คำนวณตาม telcordi SR323, ฉบับที่ 3, สภาพแวดล้อมโทรลล์ Uncon- ที่อุณหภูมิแวดล้อม 65 องศา
|
|
การปฏิบัติตามกฎระเบียบ
|
|||
|
การปฏิบัติตาม ROHS
|
ใช่
|
ปฏิบัติตาม EU และ China ROHS อย่างสมบูรณ์
|
|
|
มาตรฐาน
|
|||
|
การทำเครื่องหมายและการติดฉลาก
|
|||
|
รุ่นและรหัสวันที่
|
มีเครื่องหมายหมายเลขชิ้นส่วนและรหัสวันที่
|
||
