การแนะนำ:
ตัวรับแสงสำหรับโทรทัศน์ดิจิตอลไฟเบอร์ไปที่บ้าน . เครื่องนี้ใช้หลอดรับแสงที่มีความไวสูงสูง . การรวมแอปพลิเคชันที่ยืดหยุ่น
มันเป็น CWDM ในตัวเหมาะสำหรับระบบความยาวคลื่นสามเส้นใยเดี่ยว, ความยาวคลื่นการทำงานของ CATV 1550nm, ผ่านความยาวคลื่น 1270/1310/1490/1577NM สามารถเชื่อมต่อ ONU ของ EPON, GPON . XG (S) PON (S)
- ระยะการส่งสูงถึง 20 กม.
- เสียงรบกวนต่ำพิเศษ
- ช่วงกว้างรับแสงแบบไดนามิก: ภายใน pin =-16, mer มากกว่าหรือเท่ากับ 36db
- XG (S) PON, GPON, EPON, เข้ากันได้กับเทคโนโลยี FTTX PON ใด ๆ
- สามารถประหยัดทรัพยากรพลังงานแสงจำนวนมากลดต้นทุนการกำหนดค่าเครือข่ายได้อย่างมาก
- ภายใน 47 ~ 1000MHz แบนด์วิดธ์ทั้งหมดมีคุณสมบัติความเรียบที่ยอดเยี่ยม (FL น้อยกว่าหรือเท่ากับ± 1dB)
- เคสโลหะเสนอการป้องกันสำหรับอุปกรณ์ที่มีความละเอียด
- ผู้ใช้หลายคนสามารถใช้งานได้สูง
- การบริโภคพลังงานต่ำประสิทธิภาพสูงประสิทธิภาพสูง
- การป้องกันไฟกระชาก 6kV ในทุกพอร์ต
- รองรับ 4 rf out max
ข้อมูลจำเพาะ
|
ความยาวคลื่น CATV |
1550 ± 10nm |
ความต้านทานเอาท์พุท RF |
75Ω |
|
|
ความยาวคลื่น PON |
1270/1310/1490/1577NM |
การสูญเสียผลตอบแทนผลตอบแทน |
น้อยกว่าหรือเท่ากับ 14dB |
|
|
พลังงานอินพุตออพติคอล |
-18-+2 dbm |
การสูญเสียผลตอบแทนแบบแสง |
มากกว่าหรือเท่ากับ 55dB |
-9 พลังงานอินพุตออปติคัล DBM, ช่อง 60 PAL |
|
ช่วง AGC ออปติคัล |
-12--2 dbm |
C/CSO |
มากกว่าหรือเท่ากับ 55dB |
|
|
พอร์ตอินพุตออปติคัล CATV |
SC/APC |
C/CTB |
มากกว่าหรือเท่ากับ 55dB |
|
|
PON OPTICAL PORT PORT |
SC/PC |
เมอร์ |
มากกว่าหรือเท่ากับ 31dB |
-15 พลังงานอินพุตออปติคัล DBM |
|
ตัวเชื่อมต่อ RF |
Imperial F ประเภท |
แรงดันไฟฟ้าอินพุต |
+12V |
|
|
ความถี่ |
47-1000 mHz |
การกระจายพลังงาน |
น้อยกว่าหรือเท่ากับ 2W |
|
|
ความเรียบ |
น้อยกว่าหรือเท่ากับ± 1.25dB |
อุณหภูมิ |
-10-+50 องศา |
|
|
ระดับเอาต์พุต RF (ในช่วง AGC) |
มากกว่าหรือเท่ากับ 80dbuv |
มิติ |
73 × 60 × 23 (l × w × h) มม. |
|
รายการรุ่น
|
แบบอย่าง |
ผ่านความยาวคลื่น |
สะท้อนความยาวคลื่น |
ผ่านอินเตอร์เฟส |
อินเตอร์เฟส rf out |
DC-in |
|

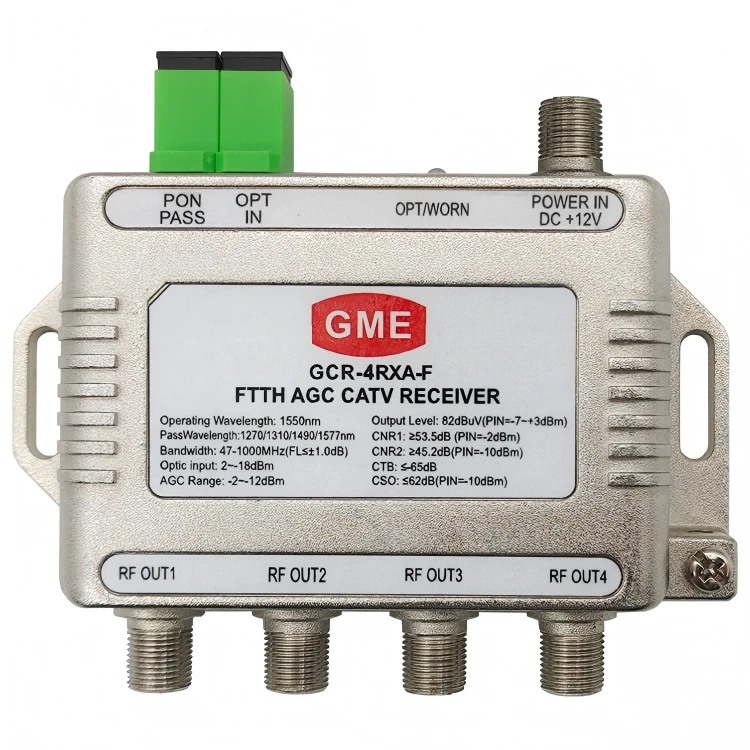

gcr -4 rxa-f |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-FEMALE: 12V 300MA |
|

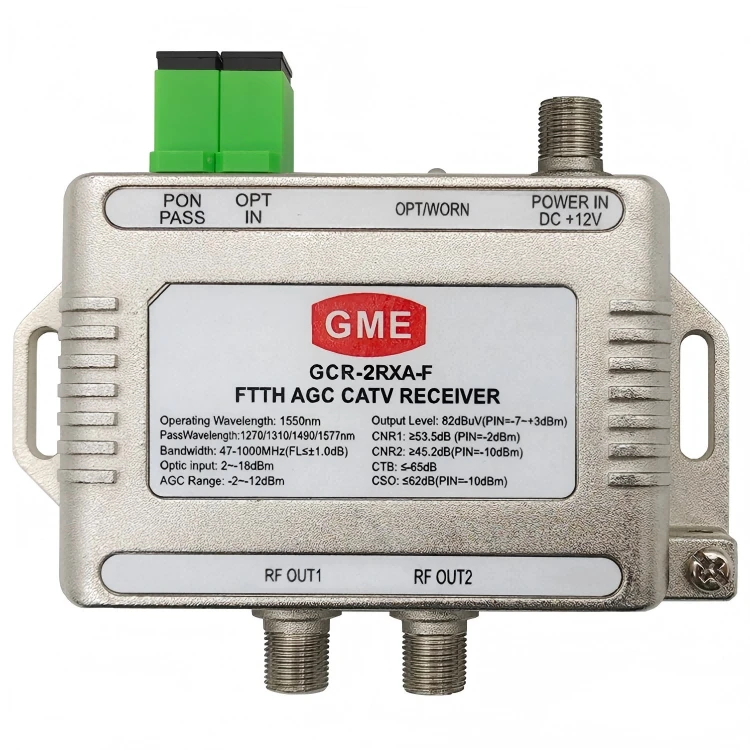

gcr -2 rxa-f |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-FEMALE: 12V 300MA |
|

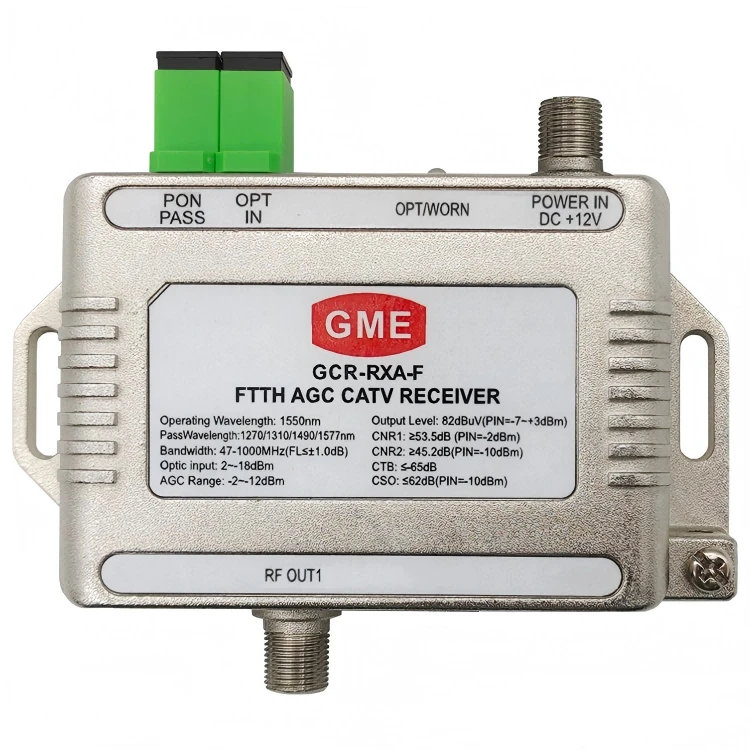

GCR-RXA-F |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-FEMALE: 12V 300MA |
|
gcr -4 rxu-f |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-FEMALE: 12V 300MA |
|
gcr -2 rxu-f |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-FEMALE: 12V 300MA |
|
GCR-RXU-F |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-FEMALE: 12V 300MA |
|
gcr -4 rxa-d |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
dc -005: 12v 300ma |
|
gcr -2 rxa-d |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
dc -005: 12v 300ma |
|
GCR-RXA-D |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
dc -005: 12v 300ma |
|
gcr -4 rxu-d |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
dc -005: 12v 300ma |
|
gcr -2 rxu-d |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
dc -005: 12v 300ma |
|
GCR-RXU-D |
1550Nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
dc -005: 12v 300ma |
