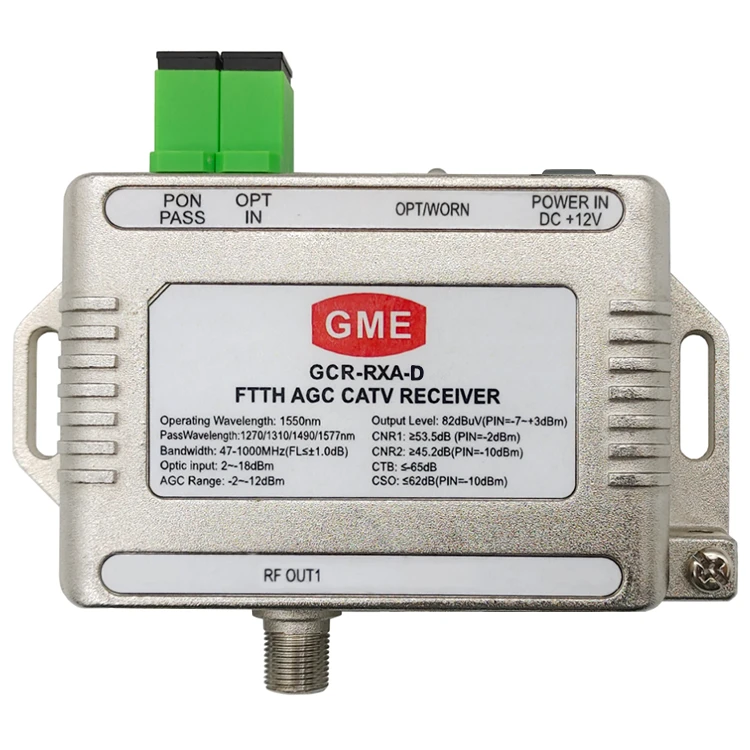

ตัวรับสัญญาณแสงใช้สำหรับโทรทัศน์ดิจิตอลไฟเบอร์ไปที่บ้าน เครื่องนี้ใช้หลอดรับแสงความไวสูง การผสานรวมแอปพลิเคชันที่ยืดหยุ่น การประยุกต์ใช้ไฟเบอร์กับเครือข่ายในบ้าน สร้างขึ้นใน- CWDM เหมาะสำหรับระบบความยาวคลื่นไฟเบอร์สามระดับเดี่ยว- ความยาวคลื่นปฏิบัติการ CATV 1550nm ความยาวคลื่นส่งผ่าน 1270/1310/1490/1577nm สามารถเชื่อมต่อ ONU ของ EPON, GPON.XG(S)PON ได้อย่างสะดวก
คุณสมบัติ
ข้อมูลจำเพาะ
|
ความยาวคลื่น CATV |
1550 ± 10 นาโนเมตร |
ความต้านทาน RF เอาท์พุต |
75Ω |
|
|
ความยาวคลื่น PON |
1270/1310/1490/1577nm |
การสูญเสียผลตอบแทนการส่งออก |
น้อยกว่าหรือเท่ากับ 14dB |
|
|
กำลังไฟฟ้าเข้าแบบออปติคัล |
-18-+2เดซิเบลเมตร |
การสูญเสียผลตอบแทนทางแสง |
มากกว่าหรือเท่ากับ 55dB |
-9dBm กำลังอินพุตออปติคัล, 60 ช่อง PAL |
|
ช่วงออปติคอล AGC |
-12--2dBm |
ซี/ซีเอสโอ |
มากกว่าหรือเท่ากับ 55dB |
|
|
พอร์ตอินพุตออปติคัล CATV |
เซาท์แคโรไลนา/เอพีซี |
C/CTB |
มากกว่าหรือเท่ากับ 55dB |
|
|
พอร์ตสะท้อนแสง PON |
เซาท์แคโรไลนา/พีซี |
เมอร์ |
มากกว่าหรือเท่ากับ 31dB |
-15dBm กำลังอินพุตออปติคัล |
|
ขั้วต่อ RF |
ประเภทอิมพีเรียล F |
แรงดันไฟฟ้าขาเข้า |
+12V |
|
|
ความถี่ |
47-1000MHz |
การกระจายพลังงาน |
น้อยกว่าหรือเท่ากับ 2W |
|
|
ความเรียบ |
น้อยกว่าหรือเท่ากับ ±1.25dB |
อุณหภูมิ |
-10-+50 องศา |
|
|
ระดับเอาท์พุท RF (ในช่วง AGC) |
มากกว่าหรือเท่ากับ 80dBuV |
มิติ |
73×60×23 (ย×ก×ส) มม |
|
รายการรุ่น
|
แบบอย่าง |
ผ่านความยาวคลื่น |
สะท้อนความยาวคลื่น |
ผ่านอินเทอร์เฟซ |
อินเทอร์เฟซ RF ออก |
ดีซี-นิ้ว |
|
GCR-4RXA-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
4 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-2RXA-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
2 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-RXA-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
1 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-4RXU-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
4 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-2RXU-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
2 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-RXU-F |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
1 |
ฉ-ตัวเมีย:12V 300mA |
|
GCR-4RXA-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/เอพีซี |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550 นาโนเมตร ± 10 นาโนเมตร |
1260 นาโนเมตร ~ 1500 นาโนเมตร 1575nm~1625nm |
เซาท์แคโรไลนา/UPC |
1 |
DC-005:12V 300mA |
